Yüksek basınçlı genleşme derzi yalnızca daha kalın bir körük değildir. Termal büyümeyi, titreşimi ve hafif hiza bozukluklarını absorbe ederken aynı zamanda yüksek iç basınç içermelidir. Yakın zamanda gerçekleşen bir kimya tesisi projesinde, geleneksel tek katlı körüğün 80 bar basınç ve büyük eksenel hareket kombinasyonunu kaldıramaması nedeniyle, hava ayırma hattı halkayla güçlendirilmiş, basınç dengeli bir genleşme bağlantısı gerektirdi.
Bu kılavuzda, yüksek basınçlı genleşme derzini farklı kılan şeyin ne olduğuna, basınç ve sıcaklık değerlerinin nasıl okunacağına, bu bağlantıların nerelerde kullanıldığına ve bunların arızalanmasına neyin sebep olduğuna bakacağız. Ayrıca pratik kurulum kontrollerine ve alıcıların en çok sorduğu soruların yanıtlarına da ulaşacaksınız.
Yüksek basınçlı genleşme derzini farklı kılan nedir?
Bir genleşme derzi hareketi emer. Basınç düşükse kauçuk veya kumaş bir bağlantı işi yapabilir. Basınç arttıkça, körük duvarı çember gerilimine, basınç itkisine ve bazen "kıvrılma" olarak adlandırılan sütun dengesizliği riskine karşı koymak zorundadır. Bu nedenle metal körükler, isteğe bağlı takviye halkaları ve bazen ankrajlara ve nozüllere iletilen yükü azaltan basınç dengeli bir düzenleme ile yüksek basınçlı bir genleşme derzi oluşturulur.
DN50 eksenel genleşme derzleri için tipik çalışma basıncı aralıkları
| İnşaat | Tipik çalışma basıncı | Eksenel hareket kapasitesi | Yüksek basınca uygunluk |
|---|---|---|---|
| Kauçuk | 25 bara kadar | Yüksek | Sınırlı |
| PTFE | 20 bara kadar | Orta | Sınırlı |
| Metal tek katlı unreinforced | 40 bara kadar | Orta | Sınırlı |
| Metal tek katlı reinforced | 100 bara kadar | Orta | Evet |
| Çok katlı takviyeli | 160 bara kadar | Orta | Evet |
Takviye halkaları önemli bir farktır. Halka takviyeli körükler, duvarı esnekliğini kaybedecek kadar kalın hale getirmeden basınç oranını artırmak için evrişim köklerine yerleştirilmiş halkalara sahiptir. Basınç dengeli tasarımlar, uç yüklerin birkaç tona ulaşabildiği yüksek basınç hatlarında önemli olan basınç kuvvetini iptal etmek için ek körük veya bağlantı çubukları kullanır.
Halkayla güçlendirilmiş yüksek basınçlı genleşme derzinin izometrik görünümü
Yüksek basınçlı genleşme derzi nasıl belirlenir
Katalogla değil hizmet koşullarıyla başlayın. Basınç değeri tek başına yeterli değildir. Tasarım basıncını, tasarım sıcaklığını, akışkan bileşimini, gerekli hareketi, yorulma ömrünü, boru çapını ve uç bağlantı tipini bilmeniz gerekir. Bu yedi parametre güvenilir bir spesifikasyon için minimum seti oluşturur:
- Dalgalanmalar ve vakum durumları da dahil olmak üzere çalışma ve tasarım basıncı.
- Başlatma ve kapatma döngüleri de dahil olmak üzere tasarım ve çalışma sıcaklığı.
- Sıvı bileşimi, aşındırıcılar ve temizlik gereksinimleri.
- Isıl genleşmeden kaynaklanan eksenel, yanal ve açısal hareketler.
- Gerekli çevrim ömrü ve yorulma derecesi, genellikle yıllık çevrim olarak ifade edilir.
- Nominal çap, duvar kalınlığı ve uç bağlantı standardı.
- Mevcut kurulum alanı ve boru kılavuzları ile ankrajların konumu.
Basınç değeri ve sıcaklık birlikte değerlendirilmelidir. Yüksek sıcaklıklarda akma dayanımı düşer, dolayısıyla izin verilen basınç daha düşük olur. 316L körüklerde ortak bir değer kaybı eğrisi, 20°C'de 100 bar olarak derecelendirilen bir bağlantının 300°C'de kabaca 70 bar ile sınırlı olabileceği anlamına gelir. Nihai seçim her zaman körük üreticisinin ayrıntılı hesaplama tablosuna göre kontrol edilmelidir.

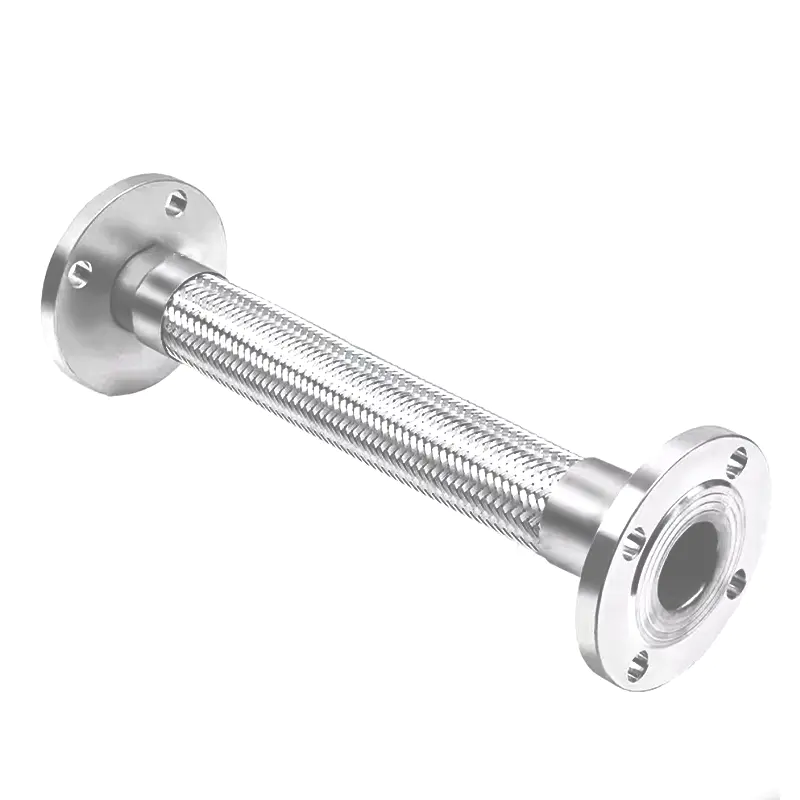

Yüksek Basınç Hatları için Esnek Metal Kompansatör Oluklu Kompansatör Bu paslanmaz çelik genleşme derzi 1,6 MPa'ya kadar olan basınçlara dayanır ve su, buhar veya yağa uygundur. Körükleri genleşme döngülerine kıyasla alanı azalttığından, termal genleşme flanşları veya pompaları tehdit ettiğinde bunu göz önünde bulundurun. Ürünü Görüntüle → Yüksek basınçlı genleşme derzlerinin kullanıldığı yerler
Yüksek basınçlı genleşme bağlantıları, aksi takdirde termal genleşmenin pompaları, kompresörleri, flanşları veya ekipman nozüllerini aşırı yükleyebileceği proseslerde yaygındır. Ayrıca küçük çaplı yüksek basınç hatlarında pratik olmayan genişleme döngüleriyle karşılaştırıldığında alanı azaltmak için de kullanılırlar.
- Kimya ve petrokimya tesisleri: hava ayırma, proses gazı ve reaktör besleme hatları.
- Enerji üretimi: buhar, besleme suyu ve türbin baypas sistemleri.
- Endüstriyel gaz: kompresör tahliyesi ve son soğutucu bağlantıları.
- Farmasötik ve biyoteknoloji: Sık sıcaklık döngüsü gerektiren yüksek saflıkta proses boruları.
- Denizcilik ve açık deniz: yakıt, hidrolik ve inert gaz hatları.
Yüksek basınçlı metal körükler neden başarısız oluyor?
En yaygın neden, tekrarlanan döngüsel hareket veya yanlış kurulum nedeniyle evrişim köklerinde yorulma çatlamasıdır. Yüksek basınçlı sistemlerde bir diğer önemli arıza modu kıvranmadır; iç basınç düzlem içi stabilite sınırını aştığında körüğün ani yanal bükülmesidir. Diğer nedenler arasında korozyon, gerilim korozyonu çatlaması, erozyon ve harici mekanik hasar yer alır.
Yenisini takmadan önce gözden geçirin yaygın metal körük arıza modları ve bunları çalışma geçmişinizle karşılaştırın.
- Tekrarlanan termal çevrimden kaynaklanan yorulma çatlakları.
- Güçlendirilmemiş körük üzerindeki aşırı basınç nedeniyle kıvranma.
- Deniz veya nemli ortamlarda klorür stresli korozyon çatlaması.
- Su darbesi ve basınçta tasarım değerinin ötesinde dalgalanmalar.
- Bağlantıyı desteklenmeyen yükleri kabul etmeye zorlayan yanlış boru kılavuzları veya ankrajlar.
- Kurulum sırasında körüğe uygulanan tork.
Kurulum ve bakım kontrolleri
Yüksek basınçlı genleşme derzi arızalarının çoğu bir tasarım sorunu değildir; bunlar bir kurulum veya destek sorunudur. Üreticinin montaj çizimini kullanın ve boru kılavuzlarının ve ankrajların tam olarak gösterildiği gibi yerleştirildiğini doğrulayın.
- Taşıma sınırlamalarını yalnızca bağlantı noktası hizalandıktan ve borular desteklendikten sonra çıkarın.
- Beklenen termal hareket için soğuk çekme veya önceden ayarlanmış konumun doğru olup olmadığını kontrol edin.
- Flanş cıvatalarının doğru contayla eşit şekilde sıkıldığından emin olun.
- Borunun yanlış hizalamasını düzeltmek için körüğü kullanmayın.
- Buhar veya gaz servisi için, çalıştırmadan önce yoğuşma ve su birikintisi olup olmadığını kontrol edin.
- Körük yüzeylerini en az yılda bir kez çentik, korozyon veya aşınma açısından inceleyin.
Hala metal kompansatör ile alternatif arasında karar veriyorsanız, şu makaleyi okuyun: metal hortumlar ve kompansatörler arasında seçim yapma takasları gözden geçirmenize yardımcı olabilir.
Yüksek basınçlı genleşme derzleri hakkında sık sorulan sorular
S1: Yüksek basınçlı genleşme derzi nedir?
Tipik olarak 25 bar'ın üzerinde yüksek iç basınçta çalışırken termal genleşmeyi, titreşimi veya küçük yanlış hizalamayı absorbe etmek için boru sistemlerinde kullanılan esnek bir metal körük tertibatıdır.
S2: Metal genleşme derzinin basınç derecesi nedir?
Derecelendirme çapa, malzemeye, kat sayısına, takviye halkalarına ve sıcaklığa bağlıdır. 316L'deki küçük bir DN50 eksenel körük için güçlendirilmiş tasarımlar 100 bar veya daha fazlasına ulaşabilir.
S3: Metal körük termal genleşmeyi absorbe edebilir mi?
Evet. Yüksek basınçlı metal körükler, basınç altında sabit kalırken eksenel, yanal ve açısal termal hareketi absorbe edecek şekilde özel olarak tasarlanmıştır. Hareket değerleri üreticinin veri sayfasında verilmiştir.
S4: Genleşme derzi ile körük arasındaki fark nedir?
Körük esnek oluklu elemandır. Genleşme derzi körükleri, uç bağlantı parçalarını ve bazen takviye halkalarını, bağlantı çubuklarını veya kapakları içeren komple düzenektir.
S5: Yüksek basınçlı körüğün ömrü ne kadardır?
Servis ömrü döngü sayısı, sıcaklık, basınç ve korozyona göre belirlenir. İyi seçilmiş bir körük, düşük çevrimli termal hizmette onlarca yıl, yorulma derecesinin ötesinde çalıştırıldığında ise yalnızca aylarca dayanabilir.
S6: Bir genleşme bağlantısının arızalı olup olmadığını nasıl kontrol edebilirim?
Evrişim köklerinin yakınında çatlak, renk değişikliği, çukurlaşma, kırık takviye halkaları veya sızıntı olup olmadığına bakın. Yüksek basınçlı sistemlerde ani bir şekil değişikliği veya yanal eğilme, kıvranmayı gösterir ve derhal kapatmayı gerektirir.
