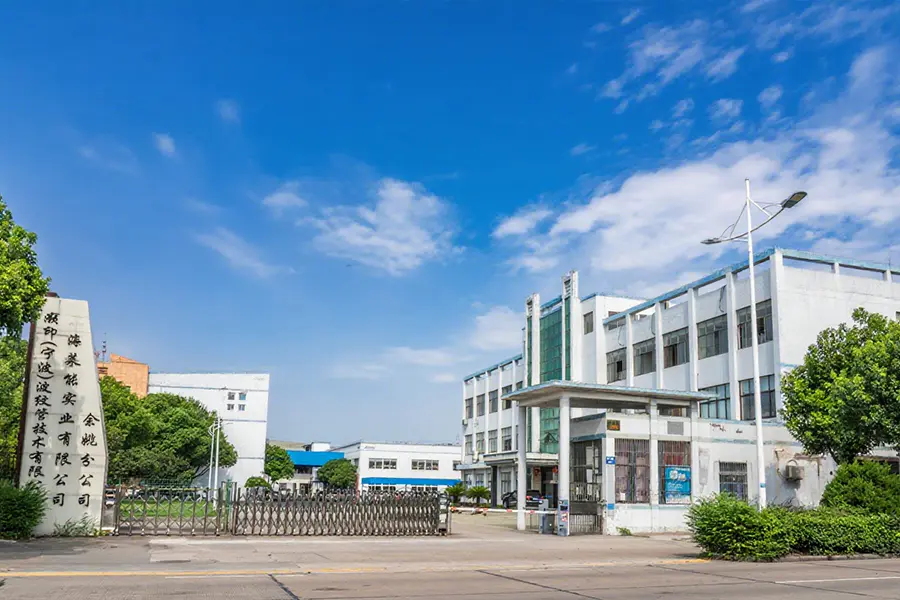

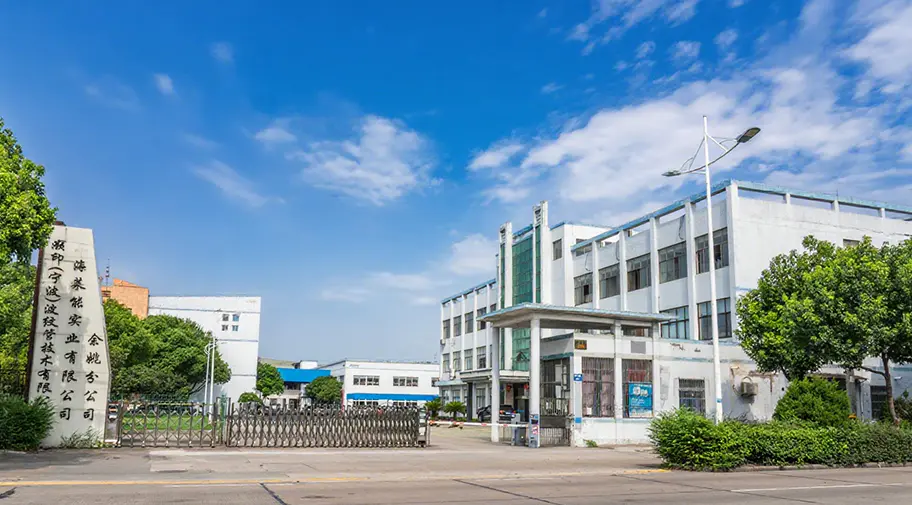

Fabrika Alanı

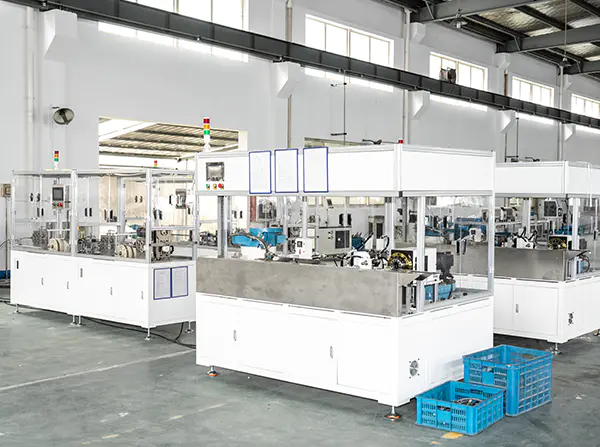

Gelişmiş Ekipmanlar
çalışanlar
Aylık Üretim (10000 metre)
Ürün Kategorileri
Boru Çapı: DN12, DN14, DN18, DN21, DN22, Özelleştirilmiş/Ismarlama
Avantajlarımız
Endüstriyel üretim, kimya mühendisliği ve hassas aletler gibi endüstrilerde sızdırmazlık hortumları, ortamın (gazlar, sıvılar) güvenli bir şekilde iletilmesini sağlayan ve sızıntıyı önleyen temel bileşenlerdir. Paslanmaz çelik körükler, benzersiz metalik özellikleri ve yapısal tasarımıyla yüksek sızdırmazlık performansı gerektiren senaryolar için ideal bir seçim haline gelmiştir. Geleneksel kauçuk veya plastik sızdırmazlık hortumlarının sıcaklık direnci, basınç direnci ve korozyon direnci açısından sınırlamalarını etkili bir şekilde çözebilirler. Aşağıda birden fazla boyuttan spesifik çözümler ayrıntılı olarak açıklanmaktadır.
Temel Performans Avantajları ve Sızdırmazlık Gereksinimleri Arasındaki Uyumluluk
Sızdırmazlık hortumlarının temel talepleri sıfır sızıntı, ortama dayanıklılık, çevresel değişikliklere (sıcaklık ve basınç dalgalanmaları) uyum sağlama ve belirli bir düzeyde esnek dengeleme kapasitesidir. Aşağıdaki paslanmaz çeliğin özellikleri bu gereksinimleri tam olarak karşılayabilir:
Mükemmel Sızdırmazlık Güvenilirliği: Paslanmaz çelikten (304 ve 316 kaliteler gibi) yapılmış entegre bir körük yapısını benimseyerek, hassas işlenmiş bağlantı uçları (flanşlar ve dişli arayüzler gibi) ile birleştirilmiş, metalden metale sıkı sızdırmazlık sağlayabilir. Alternatif olarak, yüksek sıcaklığa dayanıklı/korozyona dayanıklı contalarla (PTFE contalar gibi) eşleştirilerek sızdırmazlık etkisi daha da güçlendirilebilir. 1×10⁻⁹ Pa·m³/s veya daha düşük bir sızıntı oranıyla gaz ve sıvıların (aşındırıcı ortamlar ve yüksek sıcaklıktaki sıvılar dahil) sızıntısını etkili bir şekilde önleyebilir.
Geniş Sıcaklık Aralığı ve Basınç Dayanımı: -270°C (ultra düşük sıcaklık) ila 600°C (yüksek sıcaklık) sıcaklık aralığında istikrarlı bir şekilde çalışabilir ve kauçuk hortumlarınkini (genellikle -40°C ila 120°C) çok aşabilir. Aynı zamanda yüksek çalışma basınçlarına dayanabilir (geleneksel özellikler 1,6-10MPa'ya ulaşabilir ve özel olarak özelleştirilmiş modeller daha yüksek değerlere ulaşabilir), bu da onu yüksek basınçlı boru hattı sistemlerindeki sızdırmaz bağlantılar için uygun hale getirir.
Korozyon Direnci ve Ortam Uyumluluğu: 304 paslanmaz çelik su, buhar ve zayıf asitler ve alkalilerden kaynaklanan erozyona karşı direnç gösterebilirken, 316 paslanmaz çelik deniz suyu, klorür tuzları ve organik solventler gibi güçlü aşındırıcı ortamlara dayanabilir. Bu, malzemenin eskimesi veya ortamın neden olduğu erozyondan kaynaklanan sızdırmazlık arızalarını önler ve bu da onu kimya mühendisliği ve ilaç gibi endüstrilerdeki aşındırıcı ortamlar için özellikle uygun hale getirir.
Esnek Dengeleme ve Titreşim Direnci: Körüklerin halka şeklindeki oluklu yapısı, ona iyi eksenel, yanal ve açısal dengeleme yetenekleri kazandırır. Boru hatlarının termal genleşmesi ve daralması, ekipman titreşimi veya kurulumun yanlış hizalanmasından kaynaklanan yer değiştirmeleri emebilir, yalıtılmış arayüzlerdeki gerilimi azaltır ve sert bağlantılardan kaynaklanan sızıntı riskini azaltır.
Yapısal Kararlılık ve Uzun Hizmet Ömrü: Metal malzeme kolayca yaşlanmaz ve yorulma direncine sahiptir. Uzun süreli değişken gerilimler (titreşim ve basınç dalgalanmaları gibi) altında yapısal bütünlüğü koruyabilir ve 10 yıldan fazla hizmet ömrüyle, kauçuk hortumlardan (genellikle 1-3 yıl) çok daha uzun bir hizmet ömrüne sahip olabilir.
Tipik Uygulama Senaryoları
Sızdırmazlık hortumları olarak paslanmaz çelik körükler, farklı senaryolardaki sızdırmazlık sorunlarını çözmek için geleneksel sızdırmazlık hortumlarının yerini geniş ölçüde alabilir:

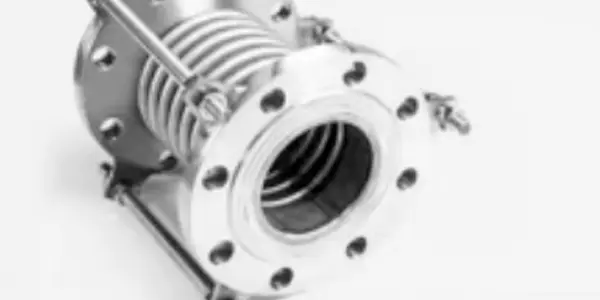

Endüstriyel Boru Hatlarında Yalıtılmış Bağlantılar
Pompalar, vanalar, basınçlı kaplar ve boru hatları gibi ekipmanlar arasındaki sızdırmaz bağlantılar için kullanılır; kimyasal reaktörlerin giriş/çıkış borularının sızdırmazlığı ve enerji santrallerindeki buhar boru hatlarının esnek sızdırmaz bağlantıları gibi yüksek sıcaklıkta buhar, kızgın yağ ve aşındırıcı sıvıları taşıyan boru hattı sistemleri için özellikle uygundur.
LNG ve sıvı nitrojen gibi düşük sıcaklıklı ekipmanların boru hatlarında, ultra düşük sıcaklıklara dayanmak ve düşük sıcaklıktaki kırılganlığın neden olduğu sızıntıyı önlemek için sızdırmazlık hortumları olarak kullanılabilirler.
Hassas Aletlerin ve Sayaçların Sızdırmazlığı
Analitik cihazların (gaz kromatografları ve kütle spektrometreleri gibi) gaz ve sıvı yolu sistemlerinde, taşıyıcı gazların ve numunelerin temiz iletimini ve sıfır sızıntısını sağlayarak analiz doğruluğunu sağlamak için sızdırmazlık hortumları olarak kullanılabilirler.
Ölçüm ekipmanlarının (akış ölçerler ve basınç göstergeleri gibi) bağlantı uçlarında esnek sızdırmazlık, titreşimin ölçüm doğruluğu üzerindeki etkisini azaltır ve ortam sızıntısını önler.
Mekanik Ekipmanların Sızdırmazlık Koruması
Hidrolik ve pnömatik sistemlerde boru hattı sızdırmazlığı için, özellikle ekipmanın hareketli parçalarının (yağ silindirleri ve hava silindirleri gibi) bağlantıları için, körüklerin esnek dengelemesi, hareket yer değiştirmelerini absorbe ederek boru hattının aşınmasını önlerken sızdırmazlık sağlayabilir.
Motor ve kompresör gibi güç ekipmanlarının soğutma suyu boruları ve yakıt borularının sızdırmazlığı için, ekipmanın çalışması sırasında yüksek sıcaklıklara ve titreşimlere dayanabilir, yağ ve su sızıntısının arızalara neden olmasını önler.
Özel Ortamlarda Sızdırmazlık Gereksinimleri
Deniz mühendisliğinde, gemi güvertesi boru hatlarının ve su altı ekipmanlarının sızdırmaz bağlantıları için kullanılırlar ve deniz suyu korozyonuna ve gövde titreşimine dayanıklıdırlar.
Nükleer endüstride, radyoaktif ortam aktarımına yönelik sızdırmazlık hortumları, güvenliği sağlamak için radyasyon direncine ve yüksek sızdırmazlık özelliklerine sahiptir.
Temel Seçim Noktaları ve Kurulum Özellikleri
1. Bilimsel Seçim
Kalibre ve Uzunluk: Ortam akış gereksinimlerine göre DN6-DN300 gibi kalibreleri seçin. Uzunluk, belirli bir esnek marj rezerve edilerek (genellikle sert bağlantı uzunluğundan %10-%20 daha uzun) boru hattı yer değiştirme telafisine göre belirlenmelidir.
Basınç ve Sıcaklık: Sistemin çalışma basıncına (tasarım basıncı, çalışma basıncının ≥1,5 katı olmalıdır) ve sıcaklık aralığına göre, aşağıdaki ilgili basınç seviyelerini ve malzemeleri seçin (örneğin, yüksek sıcaklıkta çalışma koşulları için 310S paslanmaz çelik tercih edilir).
Ortam Özellikleri: Aşındırıcı ortamlar için, ortam bileşimine (klorür iyonu konsantrasyonu gibi) göre 304, 316 veya Hastelloy malzemelerini seçin. Gerekirse korozyon direncini arttırmak için iç duvar kaplaması (PTFE kaplama gibi) gerçekleştirin.
Bağlantı Yöntemi: Flanşlar (soket kaynağı, alın kaynağı), dişliler (NPT, G dişliler) ve hızlı konnektörler gibi bağlantı şekillerini ekipman arayüz tipine göre seçin ve sızdırmazlığın arayüzle eşleşmesini sağlayın (flanş sızdırmazlık yüzeyinin conta malzemesiyle uyumlu olması gibi).
2. Kurulum Özellikleri
Aşırı Bükülme ve Bükülmeden Kaçının: Montaj sırasında bükülme yarıçapı, ürün tarafından belirtilen bükülme yarıçapından (genellikle boru çapının 3-6 katı) az olmamalıdır. Sızdırmazlık ve servis ömrünü etkileyebilecek oluklu yapıya zarar gelmesini önlemek için körüğün bükülmesi kesinlikle yasaktır.
Sabitleme ve Yönlendirme: Uzun mesafeli kurulum için, körüğün her iki ucuna sabit destekler yerleştirilmeli ve boru hattının kendi ağırlığının veya orta dereceli darbenin neden olduğu körüğün yer değiştirmesini önlemek için ortasına kılavuz destekler eklenmeli ve sızdırmaz arayüzde eşit gerilim sağlanmalıdır.
Sızdırmazlık Yüzey İşlemi: Bağlantıdan önce flanş yüzeyleri ve dişli arayüzlerdeki yağ lekelerini ve çapakları temizleyin. Flanş bağlantıları için cıvataları eşit şekilde sıkın (çapraz olarak adım adım sıkın). Dişli bağlantılar için sızdırmazlık performansını artırmak amacıyla sızdırmazlık maddesi (PTFE bant gibi) uygulayın.
Sızdırmazlık Testi: Kurulumdan sonra mutlaka basınç testi (pnömatik veya hidrolik) yapılmalıdır. Test basıncı, çalışma basıncının 1,25 katıdır ve kalifiye olmak için basınç düşüşü veya sızıntı olmadan basınç 30 dakika boyunca korunur.
Uygulama Avantajları
Daha Az Sızıntı Riski: Geleneksel kauçuk sızdırmazlık hortumlarıyla karşılaştırıldığında, paslanmaz çelik körüklerin sızıntı oranı %90'dan fazla azaltılarak orta düzeyde sızıntının neden olduğu güvenlik kazaları (yanıcı ve patlayıcı ortam sızıntısından kaynaklanan yangınlar ve aşındırıcı ortam sızıntısından kaynaklanan kişisel yaralanmalar gibi) azalır.
Azalan Bakım Maliyetleri: Uzun servis ömrü özelliği, değiştirme döngüsünü 3-5 kat uzatır. Aynı zamanda korozyon direnci ve sıcaklık direnci, malzemenin yaşlanmasından kaynaklanan bakım sıklığını azaltır ve kapsamlı bakım maliyetinden %50'den fazla tasarruf edilebilir.
Genişletilmiş Uygulama Sınırları: Geleneksel sızdırmazlık hortumlarının uyum sağlayamadığı ortamlarda (yüksek sıcaklık, yüksek basınç, güçlü korozyon) stabil çalışarak özel çalışma koşulları için güvenilir sızdırmazlık çözümleri sağlayabilir.
Geliştirilmiş Sistem Kararlılığı: Esnek kompanzasyon kapasitesi, boru hattı geriliminin ekipman arayüzleri üzerindeki etkisini azaltır, pompalar ve vanalar gibi hassas ekipmanları korur ve servis ömrünü uzatır.
Özet
Sızdırmazlık hortumları olarak paslanmaz çelik körükler, metal malzemelerin doğal avantajları ve oluklu yapının esnek tasarımı sayesinde "yüksek sızdırmazlık, direnç, uzun servis ömrü ve kolay kurulum" gibi kapsamlı faydalar sağlar. Endüstriyel sızdırmazlık alanındaki geleneksel hortumların yükseltilmesi ve değiştirilmesi için, özellikle de sızdırmazlık performansı ve çevreye uyum konusunda sıkı gereksinimlerin olduğu senaryolarda, sistemin güvenli ve istikrarlı çalışması için sağlam bir garanti sağlayan ideal bir seçimdir.

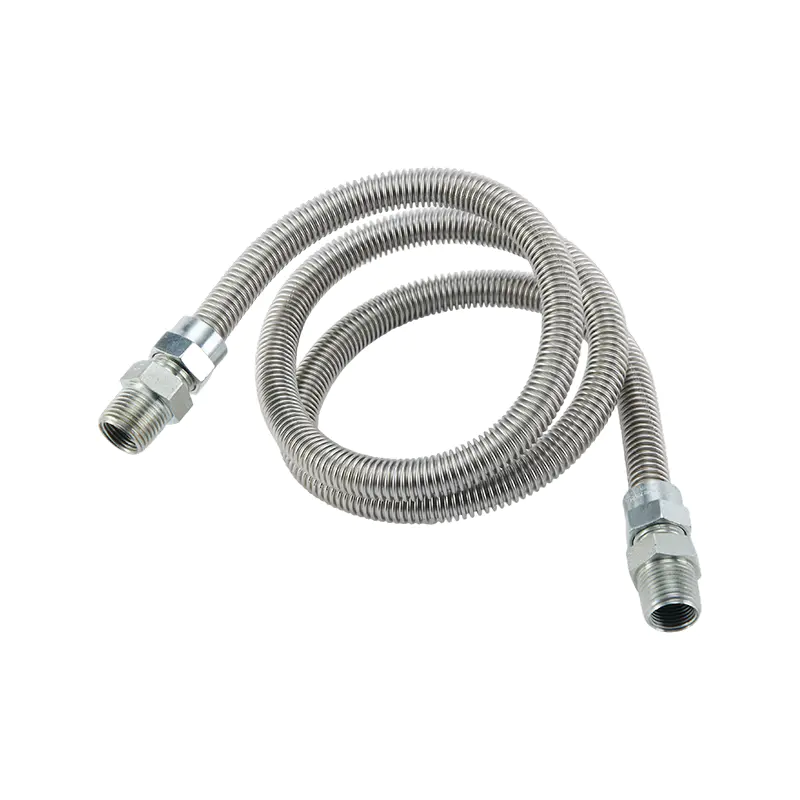

Gaz iletim sistemlerinde boru hatlarının güvenliği, sızdırmazlık performansı ve stabilitesi sistemin normal çalışması ve personel güvenliği ile doğrudan ilişkilidir. İster endüstriyel gazlar (oksijen, nitrojen, hidrojen gibi), yakıt gazları (doğal gaz, sıvılaştırılmış petrol gazı) veya özel gazlar (korozif gazlar, yüksek saflıkta gazlar gibi) olsun, iletim boru hatlarına yönelik gereksinimler son derece katıdır. Paslanmaz çelik körükler, benzersiz malzeme ve yapısal avantajlarıyla, geleneksel boru hatlarının gaz iletiminde karşılaştığı sızıntı, korozyon ve titreşim etkisi gibi sorunları etkili bir şekilde çözebilir ve bu da onları gaz sistemleri için ideal bir seçim haline getirir. Aşağıda birden fazla boyuttan spesifik çözümler ayrıntılı olarak açıklanmaktadır.
Temel Performans Avantajlarının Gaz Sistemi Gereksinimleriyle Hassas Eşleştirilmesi
Boru hatlarına yönelik gaz sistemlerinin temel gereksinimleri mutlak sızdırmazlık, gaz korozyonuna karşı direnç, titreşim ve darbeye karşı direnç, basınç dalgalanmalarına uyum ve temizlik kontrolüdür. Aşağıdaki paslanmaz çeliğin özellikleri bu gereksinimleri mükemmel şekilde karşılayabilir:
Olağanüstü Sızdırmazlık Performansı: Entegre olarak şekillendirilmiş 304, 316 ve diğer paslanmaz çelik malzemeleri benimseyen körükler ve bağlantı uçları (dişler, flanşlar gibi), metalden metale sert sızdırmazlık gerçekleştirebilen veya sıfır gaz sızıntısını sağlamak için özel contalarla (bakır contalar, PTFE contalar gibi) eşleştirilebilen hassas işleme yoluyla sıkı bir işbirliği sağlar. Yüksek basınçlı gaz sistemleri için (10MPa veya daha fazla çalışma basıncına sahip), sızdırmazlık güvenilirliği kauçuk hortumlara veya sıradan metal boru hatlarına göre çok daha iyidir ve sızıntı oranı 1×10¹⁰ Pa·m³/s'nin altında kontrol edilebilir.
Mükemmel Gaz Korozyon Direnci: 304 paslanmaz çelik, kuru gazların (oksijen, nitrojen gibi) ve aşındırıcı olmayan yakıt gazlarının neden olduğu uzun süreli erozyona dayanabilir; 316 paslanmaz çelik, molibden içeriği nedeniyle kükürt içeren yakıt gazları, klor gazı, hidrojen florür ve diğer aşındırıcı gazların neden olduğu korozyona karşı direnç gösterebilir, boru hattının iç duvarında erozyonun neden olduğu delik oluşumunu veya yabancı madde dökülmesini önleyebilir, böylece gaz iletiminin saflığını sağlar.
Titreşim ve Basınç Dalgalanmasına Karşı Direnç: Körüklerin halka şeklindeki oluklu yapısı iyi bir esnekliğe sahiptir; bu, kompresörün çalışması ve gaz sistemindeki valf açılması/kapanması tarafından üretilen titreşimleri ve basınç darbelerini emebilir, boru hattı arayüzlerindeki gerilim konsantrasyonunu azaltabilir ve sert bağlantılardan kaynaklanan gevşek sızıntı riskini azaltabilir. Özellikle gaz kompresörleri, depolama tankları ve boru hatları arasındaki parçaları bağlamak için uygundur.
Temizliğe Uyarlanabilirlik: İç duvarın elektrolitik cilalanmasından sonra, yüzey pürüzlülüğü Ra 0,8μm veya daha az olabilir; bu, gazdaki yabancı maddeleri veya nemi adsorbe etmek kolay değildir ve hiçbir parçacık düşmez. Yüksek saflıkta gazların (elektronik endüstrisinde kullanılan ultra yüksek saflıkta nitrojen, yarı iletken imalatında kullanılan özel gazlar gibi) iletim gereksinimlerini karşılar ve üretim kalitesini etkileyen gaz kirliliğini önler.
Geniş Sıcaklık ve Basınç Uyarlanabilirliği: Düşük sıcaklıktaki sıvılaştırılmış gazların (sıvı nitrojen, sıvı oksijen gibi) ve yüksek sıcaklıktaki gaz sistemlerinin buharlaşma iletimine uyum sağlayarak -200 ° C ila 450 ° C sıcaklık aralığında stabil bir şekilde çalışabilir; çalışma basıncı vakumdan 30MPa'ya kadar olup, yalnızca düşük basınçlı yakıt gazı boru hatlarının (0,1MPa'nın altında) ihtiyaçlarını karşılamakla kalmaz, aynı zamanda yüksek basınçlı endüstriyel gaz iletim sistemlerinde de kullanılabilir.
Tipik Uygulama Senaryoları
Paslanmaz çelik körükler, farklı gaz sistemlerindeki iletim sorunlarını özel olarak çözebilir:
Endüstriyel Gaz İletim Sistemleri
Özellikle kaynak atölyelerinde ve metal işleme alanlarında oksijen, nitrojen ve argon gibi inert gazların boru hattına bağlanmasında kullanılır. Körüklerin titreşim direnci, oksijen tüpleri ile boru hatları arasındaki bağlantıdaki sızıntı riskini azaltabilir.
Hidrojen iletim sistemlerinde 316 paslanmaz çelik malzeme hidrojen gevrekleşmesini önleyebilir ve özel sızdırmazlık yapısıyla hidrojen sızıntısından kaynaklanan patlama tehlikelerini önleyebilir.
Aşındırıcı endüstriyel gazların (klor gazı, kükürt dioksit gibi) iletimi için, boru hattının gazlardan kaynaklanan korozyona karşı direnç göstermesi ve sistemin uzun süreli güvenli çalışmasını sağlamak için 316L paslanmaz çelik körükler seçilmiştir.
Gaz Besleme Sistemleri
Şehir doğalgazı ve sıvılaştırılmış petrol gazının bina içi ve bina dışı boru hattı bağlantısında gaz sayaçları, vanalar ve ana boru hatları arasında körükler kullanılmaktadır. Esnek dengelemeleri, bina oturması veya sıcaklık değişimleri nedeniyle boru hattının yer değiştirmesinden kaynaklanan arayüz sızıntısını azaltabilir.
Ticari mutfaklar ve endüstriyel fırınlardaki gaz branşman boruları için, körüğün sıcaklık dayanımı, soba yakınındaki yüksek sıcaklıktaki ortama uyum sağlayabilir ve yaşlanma karşıtı performansı, uzun süreli kullanım nedeniyle kauçuk hortumların çatlamasını ve sızıntısını önler.
Özel Gaz ve Yüksek Saflıkta Gaz Sistemleri
Yarı iletken ve fotovoltaik endüstrilerinde yüksek saflıkta gazların (ultra yüksek saflıkta amonyak, silan gibi) iletimi için, elektrolitik olarak cilalanmış iç duvarlara sahip körükler, gazlar ve boru hatları arasındaki temas kirliliğini azaltarak gaz saflığını (%99,9999 veya daha fazlasına ulaşır) sağlayabilir;
Laboratuvar gaz boru hatları için (gaz kromatografları için taşıyıcı gazlar, spektral analiz için özel gazlar gibi), körüğün düşük adsorpsiyonu, gaz bileşenlerinin stabilitesini sağlar ve deneysel verilerin doğruluğunu artırır.
Gaz Depolama ve İşleme Ekipmanlarının Bağlantısı
Gaz depolama tankları, silindirler ve buharlaştırıcılar, basınç düşürücü vanalar arasındaki bağlantı için körükler, ekipmanın çalışması sırasında titreşimleri emebilir ve vana arayüzlerinin sızdırmazlık performansını koruyabilir;
Düşük sıcaklıktaki gazın (sıvı nitrojen, sıvı argon gibi) depolama tankları ve buharlaştırıcıların sıvı çıkış borusu arasındaki bağlantı için körükler, düşük sıcaklıktan normal sıcaklığa kadar sıcaklık değişikliklerine uyum sağlayarak boru hatlarında termal genleşme ve büzülme nedeniyle çatlakları önler.
Temel Seçim Noktaları ve Kurulum Özellikleri
1. Bilimsel Seçim
Malzeme Seçimi: Malzemeyi gaz özelliklerine göre belirleyin - İnert gazlar ve yanıcı gazlar için 304 paslanmaz çelik seçilir; Deniz suyu ortamlarındaki aşındırıcı gazlar ve yanıcı gazlar için 316/316L paslanmaz çelik seçilmiştir; Yüksek saflıkta gaz sistemleri için elektrolitik olarak parlatılmış iç duvarlara sahip düşük karbonlu paslanmaz çelik (316L gibi) gereklidir.
Kalibre ve Basınç Değeri: Gaz akışına göre DN6-DN200 kalibrelerini seçin. Çalışma basıncı, sistem tasarım basıncına uygun olmalıdır (örneğin, gaz sistemleri için genellikle 1,6MPa değeri seçilir ve endüstriyel yüksek basınçlı gazlar için 6,4MPa veya daha yüksek bir değer seçilir).
Bağlantı Yöntemi: Gaz sistemlerinde yaygın olarak dişli bağlantı (gaza özel sızdırmazlık maddesi ile) kullanılır; flanş bağlantısı (O-ring contalı) çoğunlukla endüstriyel gaz sistemlerinde kullanılır; VCR yüz contalı bağlantılar, sıfır sızıntı ve temizlik sağlamak amacıyla yüksek saflıkta gaz sistemleri için seçilmiştir.
Uzunluk ve Tazminat Tutarı: Boru hattı yer değiştirme gereksinimlerine göre uzunluğu belirleyin ve aşırı esneme veya sıkıştırma nedeniyle contanın etkilenmesini önlemek için eksenel veya yanal telafi payı ayırın (genellikle telafi miktarı körüğün etkin uzunluğunun %10'unu aşmaz).
2. Kurulum Özellikleri
Yangının Yasaklanması ve Temizleme İşlemi: Gaz sistemini kurmadan önce, kurulum sırasında kıvılcım oluşmasını önlemek için boru hattında yabancı madde olmadığından emin olun; Yüksek saflıkta gaz sistemini kurmadan önce körüğün iç duvarını yağ lekelerini ve parçacıklarını çıkarmak için mutlak etanolle temizleyin.
Bükme ve Sabitleme: Montaj sırasında bükme yarıçapı, ürünün belirttiği değerden (genellikle boru çapının 5-8 katı) az olmamalıdır ve zorla büküm yasaktır; Düz kısımda her 1,5-2 metrede bir sabit braketler ayarlanır ve boru hattının kendi ağırlığının neden olduğu deformasyonu önlemek için bükme bölümünün her iki ucuna da kılavuz braketler eklenir.
Sızdırmazlık Yüzeyinin Korunması: Bağlantıdan önce flanş yüzlerinin ve dişli arayüzlerin düzlüğünü kontrol edin ve çapakları ve çizikleri giderin; dişli bağlantı sırasında gaza karşılık gelen gaza özel sızdırmazlık maddesi uygulayın (gaz için PTFE sızdırmazlık bandı gibi) ve flanş bağlantısı için gazla uyumlu contalar seçin (gaz için yağa dayanıklı kauçuk contalar, aşındırıcı gazlar için PTFE contalar gibi).
Sızıntı Tespiti: Kurulumdan sonra sızıntı testi yapılmalıdır - gaz sistemlerinde kabarcık tespiti için arayüzlere sabunlu su uygulanır; helyum kütle spektrometreleri, endüstriyel gaz ve yüksek saflıkta gaz sistemlerinde, sızıntı oranının sistem gereksinimlerini (yüksek saflıkta gaz sistemlerinin sızıntı oranı ≤1×10⁻¹¹ Pa·m³/s gibi) karşıladığından emin olmak için kullanılır.
Uygulama Avantajları
Sistem Güvenliğini Artırın: Geleneksel galvanizli çelik borular veya kauçuk hortumlarla karşılaştırıldığında, paslanmaz çelik körüklerin sızıntı riski, özellikle yakıt gazı ve hidrojen gibi yanıcı ve patlayıcı gazların bulunduğu gaz sistemlerinde %95'ten fazla azalır ve bu da potansiyel güvenlik kazalarını önemli ölçüde azaltabilir.
Servis Ömrünü Uzatır: Paslanmaz çelik malzemeler yaşlanmaya ve korozyona dayanıklıdır; 20 yılı aşkın servis ömrüyle kauçuk hortumların (1-3 yıl) ve sıradan çelik boruların (8-10 yıl) çok ötesine geçerek değiştirme sıklığını ve bakım maliyetlerini azaltır.
Gaz Saflığını ve Kalitesini Sağlayın: Yüksek saflıkta gaz sistemlerinde, boru hattı kirliliğinden kaynaklanan ürün hurdasını (saf olmayan gazlardan kaynaklanan yarı iletken çiplerdeki kusurlar gibi) önleyebilir ve üretim kayıplarını azaltabilir.
Karmaşık Çalışma Koşullarına Uyum Sağlayın: Esnek dengeleme özelliği, bina yerleşimi, ekipman titreşimi ve sıcaklık değişikliklerinin boru hatları üzerindeki etkisini çözer, boru hattı hasarının neden olduğu kapatma bakımını azaltır ve sistem çalışmasının stabilitesini artırır.
Özet
Malzeme uyarlaması, yapısal optimizasyon ve hassas işleme yoluyla paslanmaz çelik körükler, gaz sistemlerinde "güvenli sızdırmazlık, korozyon direnci ve dayanıklılık ve temiz iletim" konusunda kapsamlı performansa ulaşır. İster geleneksel endüstriyel gazlar, ister sivil yakıt gazları, ister yüksek talep gören özel gaz sistemleri olsun, gaz sistemlerinin güvenli ve istikrarlı çalışması için sağlam bir garanti sağlayarak güvenilir iletim çözümleri sağlayabilirler.
Isıtma sistemleri (sivil ısıtma, endüstriyel ısıtma, yeni enerjiyle ısıtma vb. dahil) boru hatları için yüksek sıcaklık direnci, termal yorulma direnci, güvenilir sızdırmazlık, termal genleşme ve büzülmeye uyum ve orta düzeyde uyumluluk gibi temel gereksinimlere sahiptir. Geleneksel metal borular (galvanizli çelik borular gibi) termal gerilim nedeniyle çatlamaya eğilimliyken, plastik borular üst sıcaklık sınırıyla sınırlıdır. Ancak paslanmaz çelik körükler, benzersiz malzeme ve yapısal tasarımlarıyla bu sorunları etkili bir şekilde çözebilir ve ısıtma sistemleri için ideal bir boru hattı çözümü haline gelebilir. Aşağıda birden çok boyutta spesifik uygulama çözümleri ayrıntılı olarak açıklanmaktadır.
Temel Performans Avantajlarının Isıtma Sistemi Gereksinimlerine Derinlemesine Uyarlanması
Isıtma sistemlerinin çalışma ortamı, büyük sıcaklık dalgalanmaları (-10°C ila 300°C), çeşitli ortamlar (sıcak su, buhar, ısı ileten yağ vb.) ve termal stres ve titreşimin varlığı ile karakterize edilir. Paslanmaz çelik körüklerin performansı şu gereksinimleri doğru bir şekilde karşılayabilir:
Mükemmel Yüksek Sıcaklık Direnci ve Termal Kararlılık: 304 paslanmaz çelik, 200°C'nin altındaki orta sıcaklıktaki ortamlara (sivil sıcak su ısıtma gibi) dayanabilir, 316 paslanmaz çelik, 200-400°C'lik yüksek sıcaklık senaryolarına (endüstriyel buhar boru hatları gibi) uyum sağlayabilir ve özel kaliteler (310S gibi), 600°C'nin üzerindeki açık ateşli ısıtma sistemlerinde bile stabil şekilde çalışabilir. Uzun süreli yüksek sıcaklıklar nedeniyle malzeme eskimez veya mukavemetinde azalma olmaz.
Termal Yorulma Direnci ve Genleşmeyi Telafi Yeteneği: Körüklerin halka şeklindeki oluklu yapısı, ona iyi bir eksenel uzayabilirlik kazandırır. Isıtma sisteminin başlatılması (sıcaklık artışı) ve kapanması (sıcaklık düşüşü) döngüsü sırasında, termal genleşme ve daralmanın neden olduğu boru hattının uzunluk değişimini emebilir (telafi miktarı kendi uzunluğunun %5-%10'una ulaşabilir), sert bağlantılardan kaynaklanan arayüz gevşemesini veya boru hattı çatlamasını azaltır. Özellikle kazanların, ısı eşanjörlerinin ve diğer ekipmanların ana boru hatlarına bağlanması için uygundur.
Orta Uyumluluk ve Korozyon Direnci: Sıcak su, buhar, ısı ileten yağ gibi yaygın ısıtma ortamlarına toleranslıdır. 304 paslanmaz çelik, sudaki kalsiyum ve magnezyum iyonlarının kireçlenmesine ve oksijen korozyonuna karşı direnç gösterebilir. 316 paslanmaz çelik, kükürt içeren buhar ve zayıf asidik ısı ileten ortamlardan kaynaklanan erozyona dayanabilir ve boru hattının iç duvarındaki korozyon ve delinmeden kaynaklanan orta sızıntıyı önler.
Sızdırmazlık Güvenilirliği ve Basınç Taşıma Kapasitesi: Hassas işlenmiş flanş, dişli ve diğer bağlantı yapıları ile yüksek sıcaklığa dayanıklı sızdırmazlık contaları (grafit contalar, metal kaplı contalar gibi) ile birlikte, uzun süreli yüksek sıcaklıklar altında sıfır sızıntılı sızdırmazlık elde edilebilir. Çalışma basıncı 1,6-10MPa'ya ulaşabilir ve düşük basınçlı sivil ısıtma (0,6MPa'nın altında) ve yüksek basınçlı endüstriyel buhar sistemlerinin (4,0MPa'nın üzerinde) basınç gereksinimlerini karşılar.
Isı İletim Verimliliği ve Enerji Tasarrufu: Paslanmaz çeliğin ısıl iletkenliği (yaklaşık 16-21 W/(m·K)) plastik borulardan daha yüksektir ve körüğün halka şeklindeki yapısı ortam ile boru hattı arasındaki temas alanını artırarak ısı transferini hızlandırabilir. Aynı zamanda, boru hattının dış duvarı, ısı kaybını azaltmak ve sistemin enerji tasarrufu performansını artırmak için uygun bir şekilde bir yalıtım katmanıyla donatılabilir.
Tipik Uygulama Senaryoları
Paslanmaz çelik körükler, farklı tipteki ısıtma sistemlerinde geleneksel boru hatlarının uygulamadaki sorunlu noktalarını özel olarak çözebilir:
Sivil Isıtma ve Sıcak Su Sistemleri

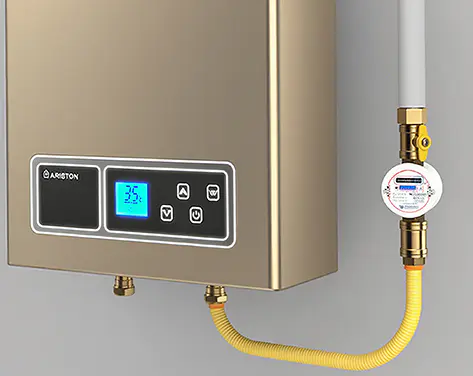

Branşman borularının radyatörler ile ana borular arasına bağlanması: Körüklerin esnekliğini kullanarak duvar ve mobilya gibi engelleri kolaylıkla aşabilir, dirsek kullanımını azaltabilir ve su akış direncini azaltabilirler; aynı zamanda arayüz sızıntısını önlemek için ısıtmalı ve ısıtmasız mevsimlerde boru hattının genleşmesini ve daralmasını emerler.

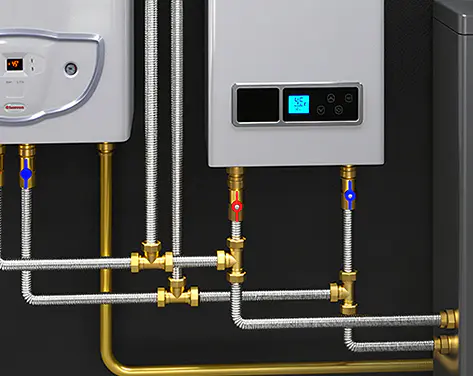

Duvara asılan kazanlar ve sıcak su boru hatları arasındaki bağlantı: Duvara asılan kazanların çalışması sırasında 80-95°C sıcak su sıcaklığına dayanabilirler, sık sık başlatma ve kapatmadan kaynaklanan termal yorulmaya karşı dayanıklıdırlar ve kauçuk hortumlardan (eskimesi kolay) ve bakır borulardan (güçlü sertlik) daha dayanıklıdırlar ve 15 yıldan fazla hizmet ömrüne sahiptirler.

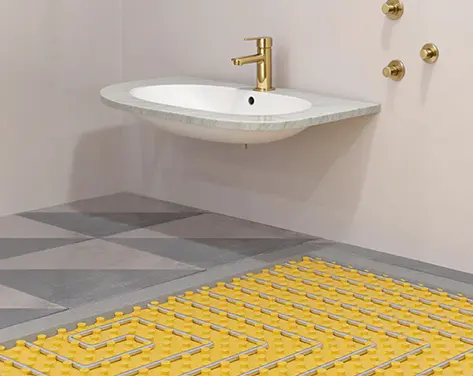

Düşük sıcaklıklı yerden radyant ısıtmada (sulu yerden ısıtma) manifoldların bağlantısı: Küçük kalibreli (DN15-DN25) körükler, yerden ısıtma borularının çok dallı düzenine uyum sağlayabilir, su akış direncini azaltabilir ve ısı dağılımı homojenliğini iyileştirebilir.
Endüstriyel Isıtma Sistemleri
Kazanlar ve buhar boru hatları arasındaki bağlantı: Kömürle çalışan/gazla çalışan kazanların çıkışında körükler, kazanın çalıştırılması sırasındaki ciddi termal genleşmeyi emebilir, vanaları ve boru hattı arayüzlerini koruyabilir ve buhar sızıntısını önleyebilir (buhar sıcaklığı genellikle 150-300°C, basınç 1,0-4,0MPa'dır).
Isı ileten yağ ısıtma sistemleri: Isı ileten yağ fırınlarını reaktörlere, kurutuculara ve diğer ekipmanlara bağlamak için kullanılır. 316 paslanmaz çelik, ısı ileten yağın (sıcaklık 200-300°C) uzun süreli erozyonuna dayanabilir ve titreşim direnci (pompa çalışmasıyla oluşturulan) boru hattı bağlantılarının gevşemesini önler.
Elektrikli ısıtma ekipmanının boru hattı bağlantısı: Elektrikli ısıtma reaktörlerinin giriş ve çıkış boru hatları gibi körükler, elektrikli ısıtma elemanlarının yerel yüksek sıcaklığına uyum sağlayabilir ve plastik borulardan koku emisyonu sorunu yaşanmaz.
Yeni Enerji Isıtma Sistemleri
Güneş enerjisi termal toplama sistemlerinin sirkülasyon boru hatları: Güneş enerjisi kolektörlerini ve sıcak su depolama tanklarını birbirine bağlayan 304 paslanmaz çelik, doğrudan güneş ışığı ve yağmur korozyonu altında yüksek sıcaklıklara (70-100°C) dayanabilir ve esnek yapı, kurulum açıları nedeniyle kolektörlerin hafif yer değiştirmesine uyum sağlar.
Hava kaynaklı ısı pompalarının su sirkülasyon boru hatları: -10°C ila 55°C arasındaki sıcaklık dalgalanma aralığında körükler, plastik boruların düşük sıcaklıkta kırılganlaşmasını veya yüksek sıcaklıkta deformasyonunu önleyerek, çevresel sıcaklık değişimlerinin neden olduğu boru hatlarının genleşmesini ve daralmasını telafi edebilir.
Özel Isıtma Senaryoları
Gıda işleme endüstrisindeki buhar dezenfeksiyon boru hatları: Paslanmaz çelik körüğün iç duvarı pürüzsüz ve temizlenmesi kolaydır, gıda hijyen standartlarını (3A sertifikası gibi) karşılar, 121°C yüksek sıcaklıkta buhar dezenfeksiyonuna dayanıklıdır ve pas kirliliği riski taşımaz.
Laboratuvar ısıtma ekipmanlarının (yağ banyoları, sabit sıcaklık tankları gibi) boru hattı bağlantısı: Küçük kalibreli körükler (DN6-DN15), hassas ekipmanlara doğru şekilde uyum sağlayabilir ve titreşim dirençleri, deneyler sırasında stabil ortam iletimi sağlar.
Temel Seçim Noktaları ve Kurulum Özellikleri
1. Bilimsel Seçim
Malzeme Eşleştirme: Orta sıcaklık sistemleri (≤200°C) için 304 paslanmaz çelik seçilmiştir; 316 paslanmaz çelik, yüksek sıcaklık sistemleri (200-400°C) veya aşındırıcı ortamlar (kükürt içeren buhar gibi) için seçilir; Ultra yüksek sıcaklık sistemleri (>400°C) için 310S paslanmaz çelik seçilmiştir.
Kalibre ve Basınç Değeri: Isıtma ortamının akış hızına göre DN10-DN300 kalibrelerini seçin (DN15-DN50 genellikle sivil amaçlar için kullanılır, DN50-DN200 ise endüstriyel amaçlar için kullanılır); çalışma basıncı, sistem tasarım basıncının ≥1,25 katı olmalıdır (örneğin, bir buhar sisteminin tasarım basıncı 1,6MPa ise, ≥2,0MPa değerine sahip körükleri seçin).
Bağlantı Yöntemi: İnşaat sistemlerinde yaygın olarak dişli bağlantı (yüksek sıcaklığa dayanıklı hammadde bant ile) kullanılır; flanş bağlantısı (metal sargılı contalarla) çoğunlukla endüstriyel sistemlerde kullanılır; Hassas ekipman bağlantısı için yüksük bağlantılar seçilebilir (ölü köşeler olmadan temizlenebilirliği sağlamak için).
Genleşme Telafisi Miktarı: Boru hattı uzunluğuna ve sıcaklık farkına göre termal genleşme miktarını hesaplayın (formül: ΔL=α×L×ΔT, burada α, paslanmaz çeliğin doğrusal genleşme katsayısıdır), körüğün telafi miktarının aşırı esneme veya sıkıştırmayı önlemek için hesaplanan değerden ≥ olmasını sağlayın.
2. Kurulum Özellikleri
Ön İşlem ve Temizleme: Kurulumdan önce boru hattındaki oksit tabakasını ve yağ lekelerini temizleyin. Yüksek sıcaklık sistemlerinin yağdan arındırılması gerekir (trikloroetilen ile temizleme gibi); Gıda ve farmasötik ekipmanlarla bağlantı yapılırken mikrobiyal büyümeyi önlemek için iç duvarları elektrolitik olarak cilalanmış körükler seçilmelidir.
Bükme ve Sabitleme: Bükülme yarıçapı ≥ ürün tarafından belirlenen yarıçaptır (genellikle boru çapının 6-10 katıdır). Oluklu deformasyona neden olmak için soğuk bükme sırasında aşırı kuvvet uygulamak yasaktır; Kayar destekler düz bölümde her 2-3 metrede bir ayarlanır (eksenel genişlemeye izin verir) ve yanal yer değiştirmeyi sınırlamak için dengeleme bölümünün her iki ucuna da sabit destekler yerleştirilir.
Sızdırmazlık ve Yalıtım: Flanş bağlantısı kullanıldığında, eksantrik yükün neden olduğu sızdırmazlık arızasını önlemek için cıvataları eşit şekilde (adım adım çapraz olarak) sıkın; yüksek sıcaklık boru hatlarının körüğün dışına yalıtım katmanları (taşyünü, alüminyum silikat gibi) ile sarılması gerekir, ancak yalıtım katmanının körüğün telafisini engellemesini önlemek için genleşme alanı ayrılmalıdır.
Deneme Çalıştırması ve Test: Kurulumdan sonra bir su basıncı testi yapın (test basıncı, çalışma basıncının 1,5 katıdır ve basınç, sızıntı olmadan 30 dakika boyunca korunur); yüksek sıcaklık sistemlerinin, körüklerin sorunsuz bir şekilde genişleyip daralmadığını ve arayüzde sızıntı olup olmadığını izlemek için sıcak devreye alma işlemi gerçekleştirmesi gerekir.
Uygulama Avantajları
Sistem Hizmet Ömrünü Uzatır: Paslanmaz çelik körüklerin termal yorulma direnci, ısıtma sisteminin sorunsuz çalışma döngüsünü 10 yıldan fazla uzatabilir; bu, galvanizli çelik boruların (5-8 yıl) ve plastik boruların (3-5 yıl) çok ötesine geçerek değiştirme maliyetlerini azaltır.
Bakım Maliyetlerini Azaltın: Korozyon direnci ve yüksek sıcaklık direnci, boru hattının korozyonu ve yırtılmasından kaynaklanan kapatma bakımını azaltır ve yıllık bakım maliyetleri %40-%60 oranında azaltılabilir; özellikle endüstriyel ısıtma sistemlerinde orta sızıntıdan kaynaklanan üretim kayıplarının önüne geçilebilir.
Operasyonel Güvenliği Artırın: Sıfır sızıntılı sızdırmazlık ve anti-termal stres tasarımı, yüksek sıcaklıktaki ortamların (buhar ve ısı ileten yağ gibi) sızıntısından kaynaklanan haşlanma ve yangın riskini azaltır ve sivil ısıtmada evsel su sızıntısının neden olduğu maddi kayıpları azaltabilir.
Sistem Uyarlanabilirliğini Artırın: Esnek kompanzasyon kapasitesi, boru hattı kurulumunun bina yapılarıyla (duvarlar ve zeminler gibi) sınırlı olmamasını sağlar, özellikle eski binalardaki ısıtma sistemlerinin dönüşümü için uygundur, duvar kazısını ve yapısal hasarı azaltır.
Özet
Malzeme ve yapının ikili avantajları sayesinde paslanmaz çelik körükler, ısıtma sistemlerinde "yüksek sıcaklık dayanımı, genleşmeyi önleme, stabil sızdırmazlık ve uzun hizmet ömrü" gibi kapsamlı performansa ulaşır. İster sivil ısıtmanın konfor gereksinimleri, ister endüstriyel ısıtmanın zorlu çalışma koşulları olsun, güvenilir boru hattı çözümleri sunarak ısıtma sistemlerinin verimli ve emniyetli çalışması için sağlam bir temel oluşturabilirler.

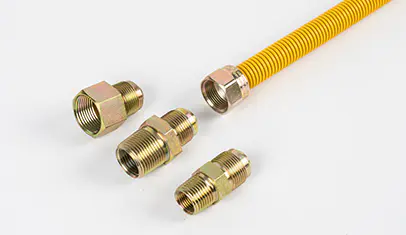

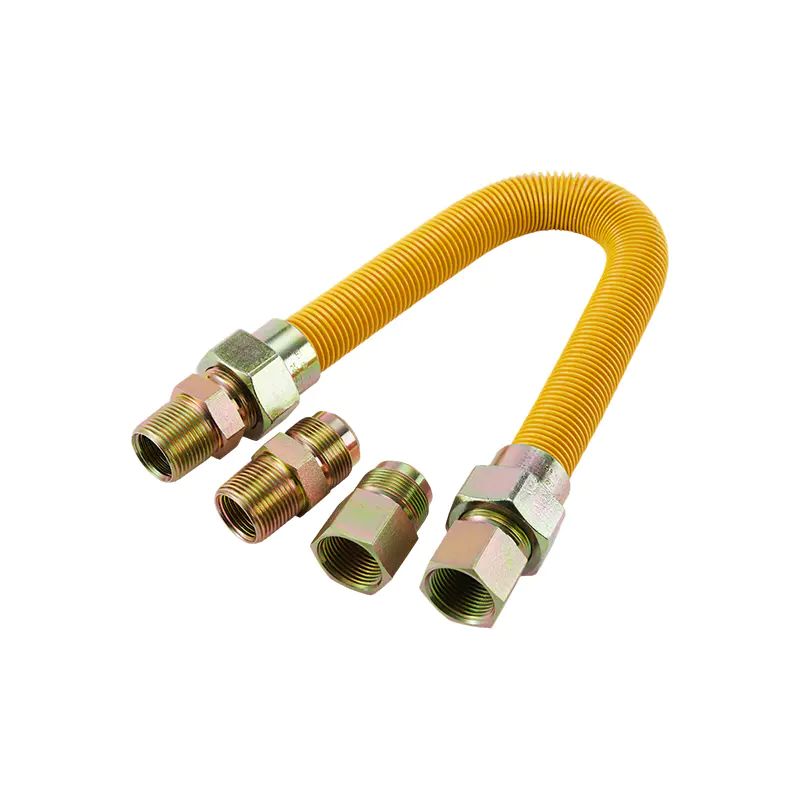

Sobalar (ev tipi gaz sobaları, ticari mutfak sobaları, endüstriyel fırınlar vb. dahil) boru hatlarının bağlanması için güvenlik ve sızdırmazlık, yüksek sıcaklık direnci, gaza ve onun safsızlıklarına karşı korozyon direnci, kurulum esnekliği ve uzun vadeli güvenilirlik gibi katı gereksinimlere sahiptir. Geleneksel kauçuk hortumlar eskimeye, çatlamaya ve fare ısırıklarına eğilimliyken, sert metal borular esneklikten yoksun olduğundan kurulumu zorlaştırır. Benzersiz malzeme özellikleri ve yapısal tasarımıyla paslanmaz çelik körükler, bu sorunlu noktaları etkili bir şekilde giderebilir ve soba bağlantı boru hatları için ideal bir seçim haline gelebilir. Aşağıda birden çok boyutta spesifik uygulama çözümleri ayrıntılı olarak açıklanmaktadır.
Temel Performans Avantajları ve Soba Gereksinimleriyle Hassas Eşleşme
Sobaların çalışma ortamı, yüksek ortam sıcaklığı (brülör yakınında 150°C'ye kadar), sık sık ateşleme ve alev sönmesi, gaz (doğal gaz, sıvılaştırılmış petrol gazı) ve yoğuşmuş su ile temas ve güvenli ve esnek bağlantı ihtiyacı ile karakterize edilir. Paslanmaz çelik körüklerin performansı şu gereksinimleri doğru bir şekilde karşılayabilir:
Mükemmel Güvenlik ve Sızdırmazlık: Yüksek kaliteli 304 paslanmaz çelikten üretilen körük, ortada hiçbir ek yeri olmayan tek parça bir yapıya sahiptir ve sızıntı riskini azaltır. Bağlantı uçları (dişli veya hızlı bağlantı) hassas bir şekilde işlenmiş ve gazla uyumlu özel sızdırmazlık halkaları (nitril kauçuk veya EPDM gibi) ile donatılmış olup, uzun süreli kullanım ve sıcaklık değişimlerinde bile güvenilir sızdırmazlık sağlar.
Yüksek Sıcaklık Dayanımı ve Yangına Dayanım: Soba brülörünün yakınındaki ortam sıcaklığından çok daha yüksek olan 300 ° C'ye kadar yüksek sıcaklıklara dayanabilir. Kazara açık alevle temas etse bile erimez ve yanmaz, kauçuk hortumlara göre çok daha güvenli olan hortumun yanmasından kaynaklanan yangın kazalarının önüne geçer.
Korozyon Direnci ve Gaz Uyumluluğu: Gaz bileşenlerinden (doğal gazdaki sülfürler gibi) kaynaklanan korozyona ve gazın yanması sırasında oluşan yoğuşma suyuna karşı dayanıklı olup pas ve delinmeyi önler. Doğal gaz, sıvılaştırılmış petrol gazı ve yapay gaz dahil olmak üzere çeşitli gazlarla, malzemede bozulma veya reaksiyon olmaksızın uyumludur.
Esneklik ve Kuruluma Uyarlanabilirlik: Körük serbestçe bükülebilir (minimum bükülme yarıçapı boru çapının 3-5 katıdır), mutfakların karmaşık mekansal düzenine uyum sağlar. Gaz kaynağını (gaz sayacı, gaz tüpü) sobaya kolayca bağlayarak dirsek ve adaptör ihtiyacını azaltır ve kurulum sürecini basitleştirir.
Yaşlanma Karşıtı ve Uzun Hizmet Ömrü: Sıcaklık, ultraviyole ışınlar ve yağ dumanı nedeniyle eskimeye, sertleşmeye ve çatlamaya eğilimli kauçuk hortumların aksine, paslanmaz çelik körükler yaşlanmayı önleyici performansa sahiptir. Hizmet ömrü 10-15 yıla ulaşabilir, bu da kauçuk hortumların 18 ay ile 2 yıl arasındaki hizmet ömrünü çok aşarak değiştirme sıklığını azaltır.
Tipik Uygulama Senaryoları
Bağlantı sorunlarını çözmek için çeşitli soba türlerine paslanmaz çelik körükler uygulanabilir:

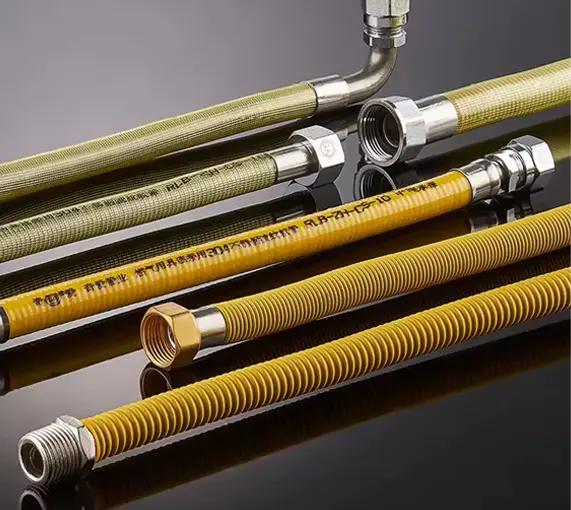

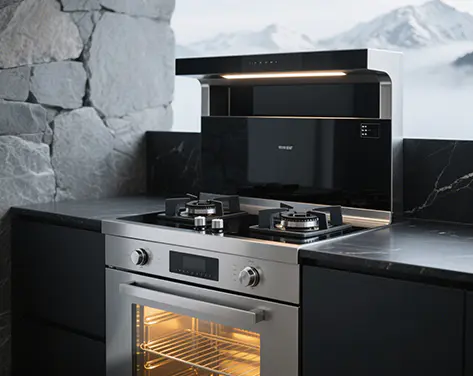

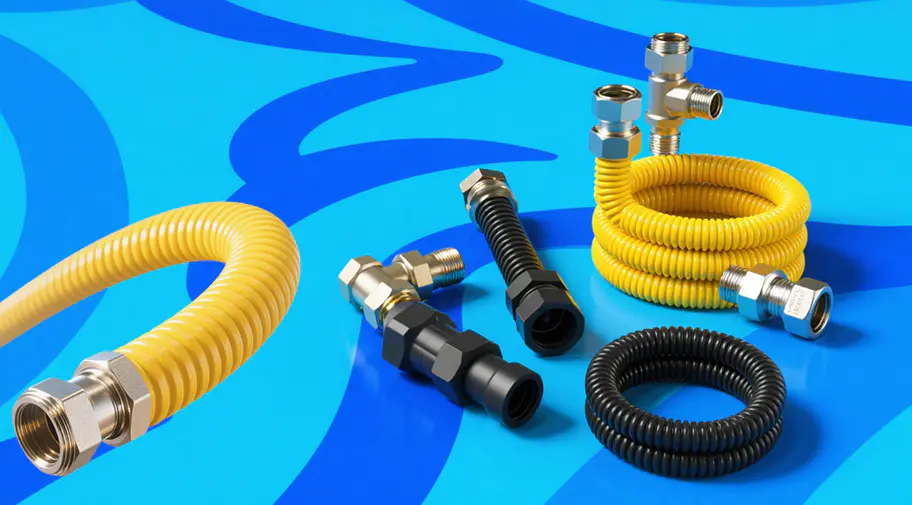

Ev Tipi Gaz Sobaları
Gaz Sayacı ile Soba Arası Bağlantı: Ev mutfaklarında gaz sayacını veya gaz vanasını sobaya bağlamak için kullanılır. Esnekliği, kauçuk hortumların ezilmesi veya bükülmesinden kaynaklanan güvenlik tehlikelerini ortadan kaldırarak dolapların içinden ve engellerin etrafından yönlendirilmesine olanak tanır.
Ankastre Soba Bağlantısı: Dolap içine monte edilen ankastre sobalarda körükler dar alana sığacak şekilde bükülerek iyi bir havalandırma sağlanır ve gaz birikimi önlenir.
Ticari Mutfak Ocakları
Restoran ve Kantinlerdeki Büyük Ölçekli Sobalar: Ticari sobaların (wok sobalar, buharlı sobalar gibi) gaz boru hattına bağlanmasında kullanılır. Ticari mutfakların yüksek sıcaklık ortamına ve kullanım sırasında sobaların titreşimine dayanabilir ve istikrarlı bir gaz kaynağı sağlar.
Gazlı Fritözler ve Fırınlar: Körüklerin yüksek sıcaklık direnci, çalışma sırasında yüksek ısı üreten gazlı fritözlerin ve fırınların bağlanmasına uygun hale getirir ve yüksek sıcaklığın neden olduğu boru hattı hasarını önler.
Endüstriyel Fırınlar
Endüstriyel Isıtma Fırınları ve Tav Fırınları: Endüstriyel fırınların gaz besleme boru hatlarında kullanılır. Fırın çevresindeki yüksek sıcaklığa ve endüstriyel gazın basınç dalgalanmalarına uyum sağlayarak güvenli ve sürekli bir gaz beslemesi sağlar.
Temel Seçim Noktaları ve Kurulum Özellikleri
1. Bilimsel Seçim
Malzeme ve Kalibre: 304 paslanmaz çelik, ev tipi ve genel ticari ocaklar için yeterlidir; Daha ağır koşullara sahip endüstriyel ortamlar için, daha iyi korozyon direnci için 316 paslanmaz çelik seçilebilir. Kalibre, sobanın gaz tüketimine göre seçilir; ev tipi sobalar için genellikle DN10 (3/8 inç) ve ticari sobalar için DN15 (1/2 inç) veya daha büyüktür.
Uzunluk ve Basınç Değeri: Aşırı boru hattı direncini önlemek için uzunluk uygun olmalı ve ev kullanımı için genellikle 2 metreyi aşmamalıdır. Gaz besleme basıncı gereksinimlerini karşılamak için basınç değeri ≥ 1,6 MPa olmalıdır (genellikle ev için 2-3 kPa, ticari için 5 kPa'ya kadar).
Bağlantı Türü: Ev tipi sobalar genellikle gaza özel somunlarla dişli bağlantılar kullanır; ticari sobalar, uygun sökme ve bakım için flanş bağlantılarını veya hızlı bağlantı bağlantılarını kullanabilir.
2. Kurulum Özellikleri
Aşırı Eğilme ve Bükülmeden Kaçının: Körük yapısına zarar vermemek, servis ömrünü ve güvenliğini etkilememek için montaj sırasında bükülme yarıçapı belirtilen değerden az olmamalıdır. Contanın gevşemesini önlemek için boru hattını bükmeyin.
Sağlam Sabitleme: Aşınmaya neden olabilecek sarsıntı ve diğer nesnelerle sürtünmeyi önlemek için körüğün belirli aralıklarla (her 50-80cm) özel klipslerle sabitlenmesi gerekir. Kurulum sırasında boru hattını zorla çekmeyin.
Boru hattı soba brülöründen ve diğer yüksek sıcaklık bileşenlerinden en az 30 cm uzakta tutulmalıdır. Eğer kaçınılmazsa ısı yalıtım tedbirleri (ısı yalıtım manşonları gibi) alınmalıdır.
Sızıntı Tespiti: Kurulumdan sonra mutlaka sızıntı testi yapılmalıdır. Bağlantı parçalarına sabunlu su uygulayın; kabarcık oluşmuyorsa bu, sızıntı olmadığını gösterir. Tehlikeyi önlemek amacıyla sızıntı tespiti için açık alev kullanmayın.
Düzenli Kontrol ve Değiştirme: Körükleri hasar, korozyon veya gevşek bağlantı belirtileri açısından düzenli olarak kontrol edin. Kullanım ömrü dolduğunda veya hasar gördüğünde zamanında değiştirilmeli ve profesyonel personel tarafından değiştirilmelidir.
Uygulama Avantajları
Güvenliği Artırın: Paslanmaz çelik körüklerin kullanılması, kauçuk hortumların yaşlanması, fare ısırıkları ve yüksek sıcaklıktan kaynaklanan gaz sızıntısı riskini azaltır, gaz patlamalarını ve yangın kazalarını etkili bir şekilde önler ve can ve mal güvenliğini sağlar.
Bakım Maliyetlerini Azaltın: Uzun hizmet ömrü, kauçuk hortumlara kıyasla değiştirme sıklığını azaltarak maliyetten ve sık değiştirme zahmetinden tasarruf sağlar. Aynı zamanda korozyon direnci, boru hattı hasarından kaynaklanan bakım çalışmalarını azaltır.
Kurulumu Kolaylaştırın: Körüklerin esnekliği, soba boru hatlarının kurulumunu daha rahat hale getirir, çeşitli mutfak düzenlerine uyum sağlar, inşaat zorluğunu azaltır ve kurulum verimliliğini artırır.
Güvenlik Standartlarına Uygunluk: Gazlı cihazlara yönelik ulusal güvenlik standartlarının (GB 29993-2013 "Gaz için Paslanmaz Çelik Oluklu Hortumlar" gibi) gerekliliklerini karşılar ve ilgili departmanların denetiminden geçerek düzenlemelere uygunluğu sağlar.
Özet
Paslanmaz çelik körükler, güvenliği, yüksek sıcaklık dayanımı, korozyon direnci, esnekliği ve uzun servis ömrü ile çeşitli sobalar için güvenilir bir bağlantı çözümü sunar. Geleneksel bağlantı boru hatlarının güvenlik tehlikelerini ve kurulum zorluklarını etkili bir şekilde çözer ve soba gazı besleme sistemlerinin güvenliğini ve güvenilirliğini artırmak için ideal bir seçimdir.

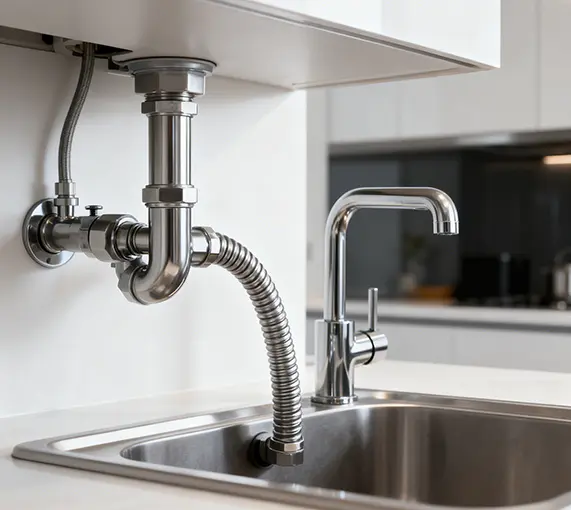

Sıhhi sistemler (tıbbi hijyen, yiyecek ve içecek işleme, ilaç üretimi ve kamuya ait sanitasyon tesisleri dahil), boru hatları için yüksek temizlik, korozyon direnci, kolay temizlik, toksik olmama ve hijyen standartlarına uygunluk gibi son derece katı gereksinimlere sahiptir. Geleneksel boru hatları (plastik borular veya sıradan metal borular gibi) genellikle kolay kirlenme, zor temizleme veya zorlu ortamlarda korozyon gibi sorunlarla karşılaşmaktadır. Paslanmaz çelik körükler, malzeme özellikleri ve yapısal tasarımları ile sıhhi sistemlerin özel ihtiyaçlarını mükemmel bir şekilde karşılayabilir ve güvenilir bir boru hattı çözümü haline gelebilir. Aşağıda birden çok boyutta spesifik uygulama çözümleri ayrıntılı olarak açıklanmaktadır.
Temel Performans Avantajlarının Sıhhi Sistem Gereksinimleriyle Hassas Eşleştirilmesi
Sıhhi tesisat sistemleri, sık temizlik (CIP/SIP), çeşitli temizlik maddeleriyle (asitler, alkaliler) temas, yüksek sıcaklıkta dezenfeksiyon ve mikrobiyal büyümenin sıkı bir şekilde önlenmesiyle karakterize edilen ortamlarda çalışır. Paslanmaz çelik körüklerin performansı şu gereksinimleri doğru bir şekilde karşılayabilir:
Mükemmel Korozyon Direnci: 304 veya 316L paslanmaz çelikten yapılmış olup, çeşitli temizlik maddelerinin (perasetik asit, sodyum hidroksit gibi) ve sıhhi sistemlerde kullanılan dezenfektanların neden olduğu korozyona karşı dayanıklıdır. Daha yüksek molibden içeriğine sahip 316L paslanmaz çelik, klorür iyonu korozyonuna karşı daha güçlü bir dirence sahiptir, bu da onu yüksek tuz içeriğine sahip (deniz ürünleri işleme gibi) veya klor içeren dezenfektanların sık kullanıldığı ortamlar için uygun hale getirir.
Yüksek Temizlik ve Toksik Olmayanlık: Körüklerin iç duvarı, elektrolitik cilalamadan sonra pürüzsüzdür (Ra ≤ 0,8μm), ölü köşeler veya gözenekler içermez, bu da mikroorganizmaların (bakteri, mantar vb.) yapışmasını ve çoğalmasını önleyebilir. Zararlı maddeler salmaz ve FDA, 3A ve USP Sınıf VI gibi uluslararası hijyen standartlarına uygun olup ortamın (su, gıda, ilaç) kirlenmemesini sağlar.
Sıcaklık Dayanımı ve Dezenfeksiyona Uyarlanabilirlik: Yüksek sıcaklıktaki dezenfeksiyon işlemlerine (30 dakika süreyle 121°C doymuş buhar sterilizasyonu gibi) ve düşük sıcaklıktaki ortamlara (-40°C'ye kadar) dayanabilir, temizlik ve çalışma sırasında sıhhi sistemlerde sık görülen sıcaklık değişikliklerine uyum sağlayabilir. Sıcaklık dalgalanmalarından dolayı deforme olmaz veya eskimez.
Pürüzsüz İç Duvar ve Düşük Kirlilik Riski: Ultra pürüzsüz iç yüzey, medya kalıntılarının tutulmasını azaltarak CIP (Yerinde Temizleme) işlemleri sırasında temizliği kolaylaştırır. Pürüzlü yüzeyli borularla karşılaştırıldığında temizleme sıklığını ve temizlik maddelerinin kullanımını azaltabilir, maliyetlerden tasarruf edebilir ve çevresel etkiyi azaltabilir.
Mekanik Mukavemet ve Uzun Hizmet Ömrü: Yüksek çekme mukavemetine (≥520MPa) ve darbe direncine sahiptir, sıhhi boru hatlarındaki basınç dalgalanmalarına (genellikle 0.1-1.0MPa) dayanabilir ve kurulum veya kullanım sırasında hasar görmesi kolay değildir. Hizmet ömrü, plastik boruların (3-5 yıl) çok ötesine geçerek, değiştirme ve bakım sıklığını azaltarak 10 yıldan fazlaya ulaşabilir.
Tipik Uygulama Senaryoları
Paslanmaz çelik körükler, farklı tipte sıhhi sistemlerde geleneksel boru hatlarının uygulamadaki sıkıntılı noktalarını çözebilir:
Medikal ve Sağlık Hijyen Sistemleri
Tıbbi Su Temin Boru Hatları: Hastanelerde arıtılmış su, steril su ve diyaliz suyunun taşınmasında kullanılır. Körüklerin pürüzsüz iç duvarı ve korozyon direnci, su kalitesinin ikincil kirlenmesini önleyerek tıbbi su kullanımının güvenliğini sağlar.
Dezenfeksiyon Boru Hattı Bağlantıları: Otoklavları, sterilizatörleri ve diğer ekipmanları bağlayarak yüksek sıcaklık ve yüksek basınçlı buhar dezenfeksiyonuna dayanabilir, dezenfeksiyon işlemi sırasında boru hattının sızdırmazlığını sağlar.
Ameliyathanelerde Atık Su Deşarjı: Ameliyathanelerdeki kirli atık suyun tahliyesi için kullanılan 316L paslanmaz çelik körükler, atık sudaki kan, ilaç ve dezenfektanlardan kaynaklanan korozyona karşı dayanıklıdır.
Yiyecek ve İçecek İşleme Sıhhi Sistemleri
Hammadde Taşıma Boru Hatları: Süt, içecek ve bira üretim hatlarında hammaddelerin (süt, meyve suyu, şurup vb.) taşınmasında kullanılır. Toksik olmayan ve pürüzsüz iç duvar, malzeme kalıntılarını ve bakteri üremesini önleyerek gıda sınıfı hijyen gereksinimlerini karşılar.
Boru Hattı Sistemlerinin Temizlenmesi: CIP temizleme ekipmanı ile üretim ekipmanının birbirine bağlanması, yüksek sıcaklıktaki temizleme sıvılarının (80-95°C) ve kimyasal temizlik maddelerinin erozyonuna dayanabilir ve boru hattına zarar vermeden etkili temizlik sağlar.
Gıda Fabrikalarında Buhar Sterilizasyon Boru Hatları: Gıda sterilizasyon proseslerinde buhar taşınması için kullanılır, sık görülen yüksek sıcaklıktaki buhar etkisine uyum sağlar ve istikrarlı performansı korur.
İlaç Üretimi Hijyen Sistemleri
API (Active Pharmaceutical Ingredient) Taşımacılığı: İlaç atölyelerinde API ve ara ürünlerin taşınmasında kullanılmaktadır. Körük, adsorpsiyon veya sızıntı olmaksızın GMP standartlarını karşılayarak farmasötiklerin saflığını garanti eder.
Enjeksiyon Boru Hatları için Arıtılmış Su ve Su: Su arıtma ekipmanlarını ve dolum hatlarını birbirine bağlayarak, arıtılmış suyun yüksek sıcaklıktaki sirkülasyonuna dayanabilir ve enjeksiyon sistemleri için suyun sıkı hijyen gereksinimlerini karşılayabilir.
Kamu Sıhhi Tesisleri
Umumi Banyolarda Su Temini Boru Hatları: Spor salonları ve yüzme havuzları gibi trafiğin yoğun olduğu halka açık yerlerde kullanıldığında, klor içeren sudan kaynaklanan korozyona karşı dayanıklıdır ve sık su kullanımına uyum sağlamak için iyi bir basınç direncine sahiptir.
Genel Alanlardaki Atık Su Arıtma Boru Hatları: İstasyon, hava alanı vb. yerlerde evsel atık suların taşınmasında atık sudaki organik maddeden kaynaklanan korozyona karşı dayanıklıdır ve pürüzsüz iç duvarı sayesinde tıkanması kolay değildir.
Temel Seçim Noktaları ve Kurulum Özellikleri
1. Bilimsel Seçim
Malzeme Seçimi: 304 paslanmaz çelik genel sıhhi ortamlar (umumi banyolar gibi) için uygundur; 316L paslanmaz çelik, korozyonun güçlü olduğu zorlu ortamlar (ilaç üretimi, deniz ürünleri işleme gibi) veya güçlü dezenfektanların sık kullanıldığı durumlar için tercih edilir.
Kalibre ve Basınç Değeri: Sıhhi sistemin akış gereksinimlerine göre kalibreleri (DN15-DN100) seçin. Örneğin, tıbbi su temini için küçük kalibreler (DN15-DN32) kullanılırken, gıda işleme boru hatları için orta kalibreler (DN40-DN80) kullanılır. Basınç değeri, çalışma basıncının ≥ 1,5 katı olmalıdır (genellikle 1,0-1,6MPa).
Yüzey İşlemi: Pürüzsüzlük ve kolay temizlik sağlamak için iç duvar elektrolitik cilaya (Ra ≤ 0,8μm) tabi tutulmalıdır; korozyon direncini arttırmak için dış duvar cilalanabilir veya pasifleştirilebilir.
Bağlantı Yöntemleri: Sökülmesi ve temizlenmesi kolay, sık bakım gerektiren sistemlere uygun, sıhhi kelepçe bağlantıları (Tri-Clamp) yaygın olarak kullanılmaktadır; Yüksek basınçlı boru hatlarında sızdırmazlık ve hijyen sağlamak amacıyla hijyenik contalı (EPDM, PTFE gibi) flanşlı bağlantılar kullanılır.
2. Kurulum Özellikleri
Temizlik Kontrolü: Kurulumdan önce körüğün yağ, pas ve diğer yabancı maddelerden arındırılması için (saf su veya alkol kullanılarak) temizlenmesi gerekir. İlaç ve gıda sistemlerinde aseptik gereklilikleri karşılamak için yağ giderme ve pasivasyon işlemleri gereklidir.
Ölü Köşelerden Kaçının: Kurulum sırasında dirsek ve T bağlantılarının kullanımını en aza indirin. Gerekirse kirin biriktiği ölü köşeleri önlemek için geniş çaplı hijyenik dirsekler kullanın. Körüklerin bükülme yarıçapı, temizliği etkileyen deformasyonları önlemek için boru çapının ≥ 5 katı olmalıdır.
Sızdırmazlık Gereksinimleri: Sızdırmazlık contaları gıdaya uygun veya tıbbi kullanıma uygun (yüksek sıcaklık için EPDM, asit ve alkali direnci için PTFE gibi) olmalı ve contanın eskimesi nedeniyle bakteri üremesini önlemek için düzenli olarak değiştirilmelidir.
Sterilizasyon ve Test: Kurulumdan sonra, sızıntı olmadığından emin olmak için basınç testi (saf su veya basınçlı hava kullanarak) yapın. Aseptik sistemler için, boru hattının mikrobiyal limitleri (≤ 10 CFU/100mL) karşıladığını doğrulamak için SIP (Yerinde Sterilizasyon) sterilizasyonu gerçekleştirin.
Uygulama Avantajları
Hijyen Güvenliği Garantisi: Paslanmaz çelik körüğün pürüzsüz iç duvarı ve korozyon direnci, mikrobiyal kirlenmeyi ve orta derecede bozulmayı önler, gıda ve ilaç üretiminde ürün hurdaya çıkmasını azaltır ve sağlık sistemlerinde tıbbi kazaları önler.
Bakım Maliyetlerini Azaltın: Uzun servis ömrü ve kolay temizleme özellikleri, boru hattının değiştirilmesi ve temizlenmesi sıklığını azaltır. Plastik borularla karşılaştırıldığında yıllık bakım maliyeti %40-%60 oranında azaltılabilir.
Mevzuat Gereksinimlerine Uyun: Sıhhi tesisat sistemlerine yönelik uluslararası hijyen standartlarını (FDA, 3A, GMP, vb.) ve ulusal düzenleyici gereklilikleri karşılayın, uyumsuzluk nedeniyle cezalardan veya üretimin askıya alınmasından kaçının.
Üretim Verimliliğini Artırın: Güvenilir performans, sıhhi sistemlerin istikrarlı çalışmasını sağlayarak boru hattı arızalarından kaynaklanan aksama süresini azaltır. Sıhhi tesisat bağlantılarının kolayca sökülmesi bakım ve temizlik süreçlerini hızlandırır.
Özet
Paslanmaz çelik körükler, korozyon direnci, yüksek temizliği ve hijyen standartlarına uygunluğu ile sıhhi sistemler için "güvenli, güvenilir ve verimli" bir boru hattı çözümü sağlar. İster tıp, gıda, ilaç veya kamu sağlığı alanlarında olsun, katı hijyen gereksinimlerini ve karmaşık çalışma koşullarını karşılayarak sıhhi sistemlerin güvenli çalışması için sağlam bir temel oluşturabilirler.
İklimlendirme ve havalandırma sistemleri (merkezi iklimlendirme, ticari havalandırma, temiz iklimlendirme vb. dahil) boru hatları için düzgün hava/ortam iletimi, titreşim direnci ve gürültü azaltma, sıcaklık ve nem direnci, esnek kurulum ve uzun vadeli stabilite gibi temel gereksinimlere sahiptir. Geleneksel hava kanalları (galvanizli çelik sac kanallar gibi) yüksek sertlik ve büyük titreşim gürültüsü gibi sorunlara sahipken, plastik borular sıcaklık direnci ve sağlamlığı nedeniyle sınırlıdır. Paslanmaz çelik körükler, benzersiz malzeme ve yapısal avantajlarıyla, klima ve havalandırma sistemlerinin karmaşık çalışma koşullarına etkili bir şekilde uyum sağlayarak boru hattı performansını optimize etmek için ideal bir seçim haline gelebilir. Aşağıda birden çok boyutta spesifik uygulama çözümleri ayrıntılı olarak açıklanmaktadır.
Temel Performans Avantajlarının Sistem Gereksinimleriyle Hassas Eşleştirilmesi
Klima ve havalandırma sistemlerinin çalışma ortamı, sıcaklık dalgalanmaları (-10°C ila 80°C), yüksek hava nemi, sık ekipman titreşimi ve rüzgar direncini ve gürültüyü azaltma ihtiyacı ile karakterize edilir. Paslanmaz çelik körüklerin performansı şu gereksinimleri doğru bir şekilde karşılayabilir:
Mükemmel Sıcaklık ve Nem Direnci: 304 paslanmaz çelik -40°C ila 300°C sıcaklık aralığında stabil bir şekilde çalışabilir; besleme havası (12-18°C), dönüş havası (oda sıcaklığı) ve egzoz sıcaklığı için havalandırma sistemleri (-10°C ila 60°C) için klima sistemlerinin gereksinimlerini tam olarak karşılar; aynı zamanda paslanmaz çelik suyu veya küfü emmez ve yüksek nemli ortamlarda (bodrumlar, yüzme havuzu havalandırması gibi) korozyona karşı direnç göstererek boru hattının paslanmasını veya bakteri üremesini önleyebilir.
Titreşim Direnci ve Gürültü Azaltma Yeteneği: Körüklerin halka şeklindeki oluklu yapısı, klima ünitelerinin ve fanların çalışmasıyla üretilen titreşimleri emebilen (titreşim frekansı 10-100Hz), titreşimlerin boru hatlarına ve bina yapılarına iletimini azaltabilen ve gürültüyü azaltabilen (sert hava kanallarıyla karşılaştırıldığında gürültüyü 5-15dB azaltabilir) iyi bir elastik şok emme performansına sahiptir; özellikle hastane ve laboratuvar gibi gürültüye duyarlı yerler için uygundur.
Düşük Rüzgar Direnci ve Hava Akışı Kararlılığı: Körüklerin iç duvarı, düzgün işlemden sonra (Ra≤1,6μm), geleneksel dikdörtgen hava kanallarının yerel direncinden çok daha düşük olan 0,02-0,03 kadar düşük bir rüzgar direnci katsayısına (λ) sahiptir; halka şeklindeki kesit tasarımı, hava akışı dağılımını daha düzgün hale getirir, girdap akımlarını önler ve klima sistemlerinin ısı değişim verimliliğini ve havalandırma sistemlerinin havalandırma etkisini artırır.
Kurulum Esnekliği ve Alana Uyarlanabilirlik: Körükler isteğe göre bükülebilir (minimum bükülme yarıçapı boru çapının 3-5 katıdır) ve kirişler, kolonlar ve borular gibi engelleri kolayca aşarak dirseklerin, T bağlantılarının ve diğer aksesuarların kullanımını azaltır; dar alanlar için (tavan asma katları, ekipman odaları gibi), esnek özellikleri kurulum sürecini basitleştirebilir ve inşaat zorluklarını azaltabilir.
Mukavemet ve Hizmet Ömrü Avantajları: Paslanmaz çeliğin (≥520MPa) çekme mukavemeti, hava kanalındaki pozitif basınca (≤2000Pa) ve negatif basınca (≥-500Pa) dayanabilen, yüksek basınçlı hava besleme sistemlerinin gereksinimlerini karşılayan darbe direncine sahip plastik borulardan çok daha yüksektir; hizmet ömrü, galvanizli çelik sac hava kanallarının korozyon önleyici döngüsünü (8-12 yıl) çok aşarak 20 yıldan fazlaya ulaşabilir.
Tipik Uygulama Senaryoları
Paslanmaz çelik körükler, klima ve havalandırma sistemlerinin farklı bağlantılarındaki geleneksel boru hatlarının uygulamadaki sıkıntılı noktalarını özel olarak çözebilir:
Merkezi İklimlendirme Sistemleri
Klima üniteleri ile hava kanalları arasındaki bağlantı bölümü: Su soğutma gruplarının ve klima santrallerinin hava çıkışında körükler, ekipmanın çalışmasından kaynaklanan titreşimi emebilir, sert bağlantılardan kaynaklanan hava kanalı rezonans gürültüsünü önleyebilir; aynı zamanda kurulum hataları veya sıcaklık değişimleri nedeniyle üniteler ve hava kanalları arasındaki yer değiştirmeyi de telafi eder.

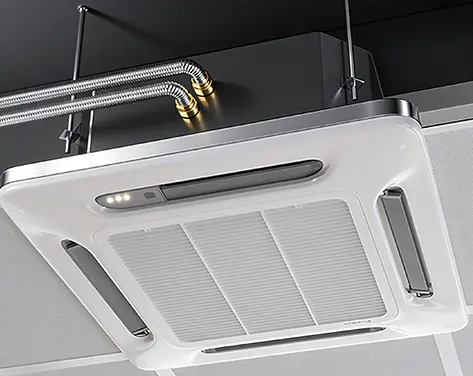

Fancoil ile branşman boruları arasındaki bağlantı: Küçük kalibreli (DN80-DN200) körükler, fancoillerin besleme/dönüş hava kanallarına uygundur. Esnek yapısı fan titreşiminin iletimini azaltır ve pürüzsüz iç duvar toz biriktirmediğinden klima sistemlerinin temizlik ve bakım sıklığını azaltır.
Soğutucu akışkan boru hattı bağlantısı: Multi split klimaların soğutucu akışkan (R32, R410A gibi) boru hatlarında körükler, soğutucu akışkan sirkülasyonu sırasındaki sıcaklık değişikliklerine (-15°C ila 60°C) uyum sağlayabilir ve titreşim dirençleri, gevşek arayüzlerden kaynaklanan soğutucu akışkan sızıntısını önler.
Ticari ve Endüstriyel Havalandırma Sistemleri
Mutfak egzoz boruları: Paslanmaz çelik körükler, yağ dumanı korozyonuna karşı dayanıklıdır ve bükülebilir özellikleri, mutfakların karmaşık mekansal düzenine uyum sağlar. Yüksek sıcaklık dirençleri (≤300°C), plastik borulardan daha güvenli olan yağ dumanının anlık yüksek sıcaklığıyla baş edebilir.
Endüstriyel atölye havalandırması: Tozlu ve nemli atölyelerde (gıda işleme, makine imalatı gibi), körüklerin korozyon direnci toz erozyonuna ve yoğuşma suyu pasına karşı direnç gösterebilir. Esnek tasarım, farklı alanlardaki havalandırma çıkışlarının bağlantısını kolaylaştırarak havalandırma verimliliğini artırır.
Yangın dumanı egzoz sistemleri: Yüksek sıcaklığa dayanıklı paslanmaz çelik körükler (316 malzeme gibi) 280°C'de 30 dakikadan fazla sürekli çalışabilir, yangın dumanı egzozunun yangına dayanıklılık gereksinimlerini karşılar ve titreşime karşı dayanıklılıkları yangın durumunda boruların düşmemesini sağlar.
Temiz Klima ve Özel Havalandırma
Hastane temiz ameliyathanelerinde havalandırma: Elektrolitik olarak parlatılmış iç duvarlara (Ra≤0,8μm) sahip körükler toz biriktirmez ve dezenfekte edilmesi kolaydır, GMP temiz standartlarını karşılar, bakteri üremesi riskini azaltır ve ameliyathanelerdeki yüksek verimli filtrelemeli havalandırma sistemine uyum sağlar.
Laboratuvar çeker ocaklarından egzoz: Körükler, çeker ocakları ana hava kanallarına bağlayabilir. Kimyasal korozyon direnci (316 malzeme), laboratuvar egzoz gazından (asit bazlı gazlar gibi) kaynaklanan erozyona karşı dayanıklıdır ve esnek yapı, çeker ocakların montaj konumunun ayarlanmasını kolaylaştırır.
Veri merkezlerinde iklimlendirme ve havalandırma: Yüksek yoğunluklu sunucu odalarında körükler, klima çıkışlarını ve kabin hava kanallarını doğru bir şekilde bağlayabilir, soğuk hava kaybını azaltabilir ve titreşim dirençleri, klima fanlarının sunucu çalışmasına müdahalesini azaltır.
III. Temel Seçim Noktaları ve Kurulum Özellikleri
1. Bilimsel Seçim
Malzeme ve Kalibre: Sıradan iklimlendirme ve havalandırma sistemleri için 304 paslanmaz çelik seçilmiştir; Nemli ve aşındırıcı ortamlar (mutfak, laboratuvar gibi) için 316 paslanmaz çelik seçilmiştir; kalibreler DN50-DN600 arası hava hacmi gereksinimlerine göre seçilir (DN100-DN300 genellikle sivil amaçlar için kullanılır, DN300-DN600 ise endüstriyel amaçlar için kullanılır).
Basınç ve Sıcaklık Değeri: Sistem hava basıncına göre ilgili basınç değerini seçin (geleneksel hava kanalı sistemleri için 1000Pa değeri, yüksek basınçlı hava besleme sistemleri için 2000Pa değeri seçilir); Yüksek sıcaklık senaryoları (yangın dumanı egzozu gibi) için ≥280°C sıcaklığa dayanıklı özel körükler gereklidir.
Bağlantı Yöntemi: Flanş bağlantısı, ekipman arayüzlerine bağlantı için kullanılır (sızdırmazlığı ve şok emilimini arttırmak için kauçuk contalarla donatılmıştır); kelepçe bağlantısı hava kanalı bölümü bağlantısı için kullanılabilir (sökülmesi ve temizlenmesi kolaydır); Temiz sistemler için (sızıntı noktalarını azaltmak için) kaynaklı bağlantı önerilir.
Uzunluk ve Telafi Miktarı: Uzunluğu kurulum mesafesi ve titreşim yer değiştirme gereksinimlerine göre belirleyin ve körüğün titreşim veya sıcaklık değişiklikleri sırasında serbestçe genişleyip büzülmesini sağlayarak aşırı esnemeyi önleyebilmesi için %5 - %10 genleşme marjı ayırın.
2. Kurulum Özellikleri
Temizlik ve Ön İşlem: Kurulumdan önce körükteki yağ lekelerini ve yabancı maddeleri temizleyin. Temiz sistemlerin saf su ile temizlenip kurutulması gerekir; Gıda ve ilaçla ilgili havalandırma sistemlerinde hava kirliliğini önlemek için yağsız işlem görmüş körükler seçilmelidir.
Bükme ve Sabitleme: Bükme sırasında, bükülme yarıçapını ≥ ürün tarafından belirtilen değere göre kontrol edin (DN200 körüğün bükülme yarıçapı ≥600mm gibi) ve keskin bükülmeleri veya bükülmeleri yasaklayın; Düz kısımda her 3-5 metrede bir kayan destekler ayarlayın (eksenel harekete izin verin) ve boru hattının sarsılmasını azaltmak için titreşim kaynaklarının yakınına darbe emici destekler ekleyin.
Sızdırmazlık ve Gürültü Azaltma Önlemleri: Flanş bağlantısı kullanıldığında, contanın tam olarak oturduğundan emin olmak için cıvataları eşit şekilde sıkın; Fanlar, klima üniteleri ve körükler gibi titreşimli ekipmanlar arasına, gürültü azaltma etkisini daha da artırmak için kauçuk amortisörler eklenebilir.
Test ve Kabul: Kurulumdan sonra bir hava basıncı testi yapın (pozitif basınçlı sistemlerin test basıncı, tasarım basıncının 1,2 katıdır ve basınç 1 saat boyunca sızıntı olmadan korunur); Çalışma sırasında gürültü değerini tespit edin (hastaneler gibi yerin gürültü standartlarını karşılaması gereken ≤40dB).
Uygulama Avantajları
Sistem Konforunu Artırın: Titreşim direnci ve gürültü azaltma özellikleri, özellikle konutlarda, otellerde ve diğer yerlerde klima ve havalandırma sistemlerinin daha sessiz çalışmasını sağlar ve bu da yaşam deneyimini önemli ölçüde artırabilir; Düşük rüzgar direncine sahip tasarım, geleneksel hava kanallarının "rüzgar uğultusunu" ortadan kaldırarak hava akışı gürültüsünü azaltır.
Bakım Maliyetlerini Azaltın: Paslanmaz çelik korozyona ve neme karşı dayanıklıdır, boru hattı pas ve küf nedeniyle değiştirme sıklığını azaltır ve yıllık bakım maliyetleri %30-%50 oranında azaltılabilir; Pürüzsüz iç duvarın toz biriktirmesi kolay değildir ve temizleme döngüsü 1-2 yıla kadar uzatılır (geleneksel hava kanalları 3-6 aydır).
Sistem Güvenliğini Artırın: Yangın duman egzoz sistemlerinde, yüksek sıcaklığa dayanıklı körükler, yangın durumunda duman egzoz kanallarının düzgünlüğünü sağlayabilir; Darbe dayanımı, hava kanallarının titreşim ve çarpışma nedeniyle hasar görmesini önleyerek hava kaçağı riskini azaltır.
Kurulum Verimliliğini Artırın: Esnek yapı, aksesuar kullanımını ve yerinde kesme ve işlemeyi azaltır, kurulum süresini %20-%40 kısaltır, bu da özellikle eski binalardaki klima ve havalandırma sistemlerinin dönüşümü için uygundur ve orijinal yapıya verilen zararı azaltır.
Özet
Malzeme ve yapının optimizasyonu yoluyla paslanmaz çelik körükler, klima ve havalandırma sistemlerinde "düşük gürültü ve yüksek verimlilik, korozyon direnci ve dayanıklılık ve esnek adaptasyon" gibi kapsamlı performansa ulaşır. İster sivil binalarda konforlu iklimlendirme ister endüstriyel yerlerde özel havalandırma olsun, güvenilir boru hattı çözümleri sunarak sistemin istikrarlı çalışması ve performansının iyileştirilmesi için sağlam bir temel oluşturabilirler.

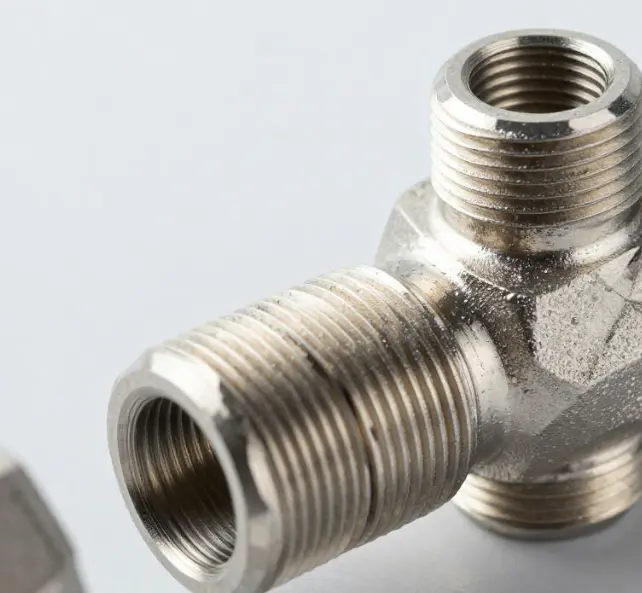

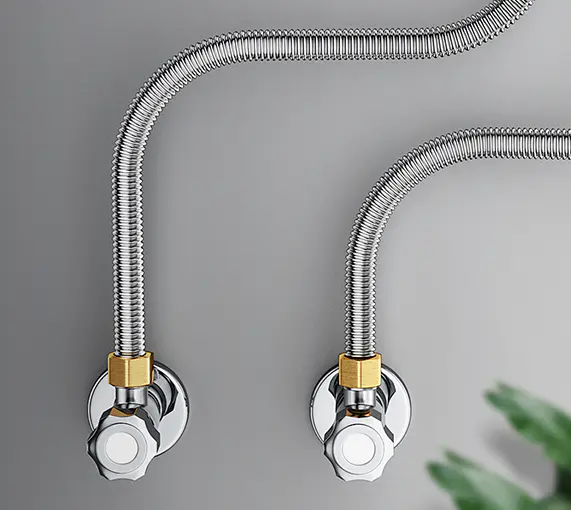

Güçlü korozyon direncine sahip 304 paslanmaz çelik. 316L daha zorlu ortamlar için uygundur. Bağlantıların tamamı, uygun maliyetli bir bağlantı olan karbon çeliğinden yapılmıştır.
DN6'dan DN25'e kadar birden fazla kalibreyi destekleyerek sanitasyon, ısıtma ve iklimlendirme gibi çeşitli sistemlerin boru hattı gereksinimlerini karşılar.
üç HABER
Haoyin (Ningbo) Bellows Technology Co., Ltd.
