Isıtma sistemleri (sivil ısıtma, endüstriyel ısıtma, yeni enerjiyle ısıtma vb. dahil) boru hatları için yüksek sıcaklık direnci, termal yorulma direnci, güvenilir sızdırmazlık, termal genleşme ve büzülmeye uyum ve orta düzeyde uyumluluk gibi temel gereksinimlere sahiptir. Geleneksel metal borular (galvanizli çelik borular gibi) termal gerilim nedeniyle çatlamaya eğilimliyken, plastik borular üst sıcaklık sınırıyla sınırlıdır. Ancak paslanmaz çelik körükler, benzersiz malzeme ve yapısal tasarımlarıyla bu sorunları etkili bir şekilde çözebilir ve ısıtma sistemleri için ideal bir boru hattı çözümü haline gelebilir. Aşağıda birden çok boyutta spesifik uygulama çözümleri ayrıntılı olarak açıklanmaktadır.​
Temel Performans Avantajlarının Isıtma Sistemi Gereksinimlerine Derinlemesine Uyarlanması
Isıtma sistemlerinin çalışma ortamı, büyük sıcaklık dalgalanmaları (-10°C ila 300°C), çeşitli ortamlar (sıcak su, buhar, ısı ileten yağ vb.) ve termal stres ve titreşimin varlığı ile karakterize edilir. Paslanmaz çelik körüklerin performansı şu gereksinimleri doğru bir şekilde karşılayabilir:​
Mükemmel Yüksek Sıcaklık Direnci ve Termal Kararlılık: 304 paslanmaz çelik, 200°C'nin altındaki orta sıcaklıktaki ortamlara (sivil sıcak su ısıtma gibi) dayanabilir, 316 paslanmaz çelik, 200-400°C'lik yüksek sıcaklık senaryolarına (endüstriyel buhar boru hatları gibi) uyum sağlayabilir ve özel kaliteler (310S gibi), 600°C'nin üzerindeki açık ateşli ısıtma sistemlerinde bile stabil şekilde çalışabilir. Uzun süreli yüksek sıcaklıklar nedeniyle malzeme eskimez veya mukavemetinde azalma olmaz.​
Termal Yorulma Direnci ve Genleşmeyi Telafi Yeteneği: Körüklerin halka şeklindeki oluklu yapısı, ona iyi bir eksenel uzayabilirlik kazandırır. Isıtma sisteminin başlatılması (sıcaklık artışı) ve kapanması (sıcaklık düşüşü) döngüsü sırasında, termal genleşme ve daralmanın neden olduğu boru hattının uzunluk değişimini emebilir (telafi miktarı kendi uzunluğunun %5-%10'una ulaşabilir), sert bağlantılardan kaynaklanan arayüz gevşemesini veya boru hattı çatlamasını azaltır. Özellikle kazanların, ısı eşanjörlerinin ve diğer ekipmanların ana boru hatlarına bağlanması için uygundur.​
Orta Uyumluluk ve Korozyon Direnci: Sıcak su, buhar, ısı ileten yağ gibi yaygın ısıtma ortamlarına toleranslıdır. 304 paslanmaz çelik, sudaki kalsiyum ve magnezyum iyonlarının kireçlenmesine ve oksijen korozyonuna karşı direnç gösterebilir. 316 paslanmaz çelik, kükürt içeren buhar ve zayıf asidik ısı ileten ortamlardan kaynaklanan erozyona dayanabilir ve boru hattının iç duvarındaki korozyon ve delinmeden kaynaklanan orta sızıntıyı önler.​
Sızdırmazlık Güvenilirliği ve Basınç Taşıma Kapasitesi: Hassas işlenmiş flanş, dişli ve diğer bağlantı yapıları ile yüksek sıcaklığa dayanıklı sızdırmazlık contaları (grafit contalar, metal kaplı contalar gibi) ile birlikte, uzun süreli yüksek sıcaklıklar altında sıfır sızıntılı sızdırmazlık elde edilebilir. Çalışma basıncı 1,6-10MPa'ya ulaşabilir ve düşük basınçlı sivil ısıtma (0,6MPa'nın altında) ve yüksek basınçlı endüstriyel buhar sistemlerinin (4,0MPa'nın üzerinde) basınç gereksinimlerini karşılar.​
Isı İletim Verimliliği ve Enerji Tasarrufu: Paslanmaz çeliğin ısıl iletkenliği (yaklaşık 16-21 W/(m·K)) plastik borulardan daha yüksektir ve körüğün halka şeklindeki yapısı ortam ile boru hattı arasındaki temas alanını artırarak ısı transferini hızlandırabilir. Aynı zamanda, boru hattının dış duvarı, ısı kaybını azaltmak ve sistemin enerji tasarrufu performansını artırmak için uygun bir şekilde bir yalıtım katmanıyla donatılabilir.​
Tipik Uygulama Senaryoları
Paslanmaz çelik körükler, farklı tipteki ısıtma sistemlerinde geleneksel boru hatlarının uygulamadaki sorunlu noktalarını özel olarak çözebilir:​
Sivil Isıtma ve Sıcak Su Sistemleri
Branşman borularının radyatörler ile ana borular arasına bağlanması: Körüklerin esnekliğini kullanarak duvar ve mobilya gibi engelleri kolaylıkla aşabilir, dirsek kullanımını azaltabilir ve su akış direncini azaltabilirler; aynı zamanda arayüz sızıntısını önlemek için ısıtmalı ve ısıtmasız mevsimlerde boru hattının genleşmesini ve daralmasını emerler.​

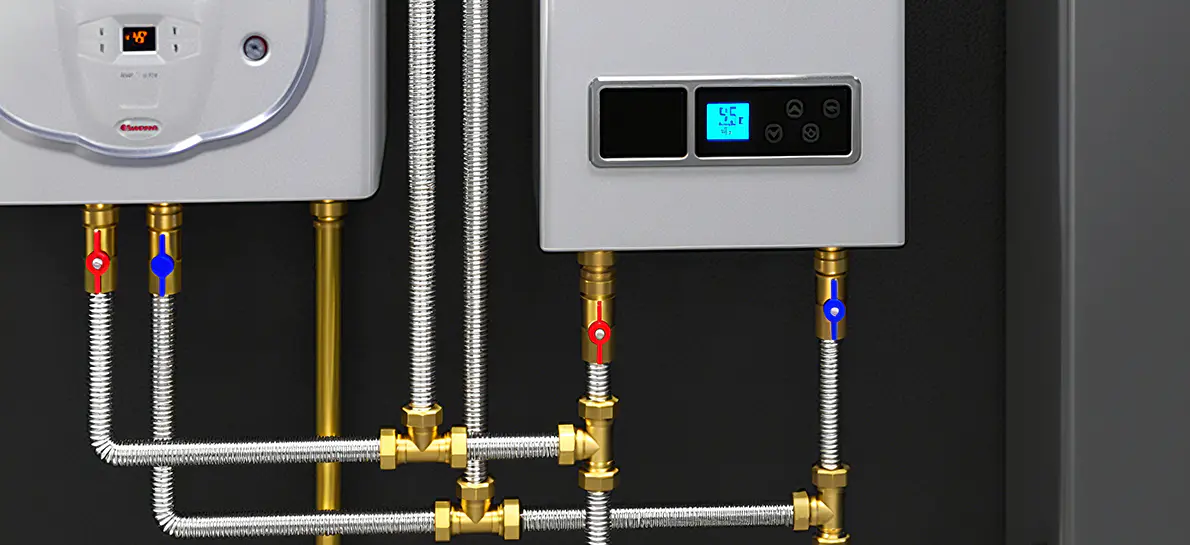

Duvara asılan kazanlar ve sıcak su boru hatları arasındaki bağlantı: Duvara asılan kazanların çalışması sırasında 80-95°C sıcak su sıcaklığına dayanabilirler, sık sık başlatma ve kapatmadan kaynaklanan termal yorulmaya karşı dayanıklıdırlar ve kauçuk hortumlardan (eskimesi kolay) ve bakır borulardan (güçlü sertlik) daha dayanıklıdırlar ve 15 yıldan fazla hizmet ömrüne sahiptirler.​
Düşük sıcaklıklı yerden radyant ısıtmada (sulu yerden ısıtma) manifoldların bağlantısı: Küçük kalibreli (DN15-DN25) körükler, yerden ısıtma borularının çok dallı düzenine uyum sağlayabilir, su akış direncini azaltabilir ve ısı dağılımı homojenliğini iyileştirebilir.​
Endüstriyel Isıtma Sistemleri
Kazanlar ve buhar boru hatları arasındaki bağlantı: Kömürle çalışan/gazla çalışan kazanların çıkışında körükler, kazanın çalıştırılması sırasındaki ciddi termal genleşmeyi emebilir, vanaları ve boru hattı arayüzlerini koruyabilir ve buhar sızıntısını önleyebilir (buhar sıcaklığı genellikle 150-300°C, basınç 1,0-4,0MPa'dır).​
Isı ileten yağ ısıtma sistemleri: Isı ileten yağ fırınlarını reaktörlere, kurutuculara ve diğer ekipmanlara bağlamak için kullanılır. 316 paslanmaz çelik, ısı ileten yağın (sıcaklık 200-300°C) uzun süreli erozyonuna dayanabilir ve titreşim direnci (pompa çalışmasıyla oluşturulan) boru hattı bağlantılarının gevşemesini önler.​
Elektrikli ısıtma ekipmanının boru hattı bağlantısı: Elektrikli ısıtma reaktörlerinin giriş ve çıkış boru hatları gibi körükler, elektrikli ısıtma elemanlarının yerel yüksek sıcaklığına uyum sağlayabilir ve plastik borulardan koku emisyonu sorunu yaşanmaz.​
Yeni Enerji Isıtma Sistemleri
Güneş enerjisi termal toplama sistemlerinin sirkülasyon boru hatları: Güneş enerjisi kolektörlerini ve sıcak su depolama tanklarını birbirine bağlayan 304 paslanmaz çelik, doğrudan güneş ışığı ve yağmur korozyonu altında yüksek sıcaklıklara (70-100°C) dayanabilir ve esnek yapı, kurulum açıları nedeniyle kolektörlerin hafif yer değiştirmesine uyum sağlar.​
Hava kaynaklı ısı pompalarının su sirkülasyon boru hatları: -10°C ila 55°C arasındaki sıcaklık dalgalanma aralığında körükler, plastik boruların düşük sıcaklıkta kırılganlaşmasını veya yüksek sıcaklıkta deformasyonunu önleyerek, çevresel sıcaklık değişimlerinin neden olduğu boru hatlarının genleşmesini ve daralmasını telafi edebilir.​
Özel Isıtma Senaryoları
Gıda işleme endüstrisindeki buhar dezenfeksiyon boru hatları: Paslanmaz çelik körüğün iç duvarı pürüzsüz ve temizlenmesi kolaydır, gıda hijyen standartlarını (3A sertifikası gibi) karşılar, 121°C yüksek sıcaklıkta buhar dezenfeksiyonuna dayanıklıdır ve pas kirliliği riski taşımaz.​
Laboratuvar ısıtma ekipmanlarının (yağ banyoları, sabit sıcaklık tankları gibi) boru hattı bağlantısı: Küçük kalibreli körükler (DN6-DN15), hassas ekipmanlara doğru şekilde uyum sağlayabilir ve titreşim dirençleri, deneyler sırasında stabil ortam iletimi sağlar.
Temel Seçim Noktaları ve Kurulum Özellikleri
1. Bilimsel Seçim
Malzeme Eşleştirme: Orta sıcaklık sistemleri (≤200°C) için 304 paslanmaz çelik seçilmiştir; 316 paslanmaz çelik, yüksek sıcaklık sistemleri (200-400°C) veya aşındırıcı ortamlar (kükürt içeren buhar gibi) için seçilir; Ultra yüksek sıcaklık sistemleri (>400°C) için 310S paslanmaz çelik seçilmiştir.​
Kalibre ve Basınç Değeri: Isıtma ortamının akış hızına göre DN10-DN300 kalibrelerini seçin (DN15-DN50 genellikle sivil amaçlar için kullanılır, DN50-DN200 ise endüstriyel amaçlar için kullanılır); çalışma basıncı, sistem tasarım basıncının ≥1,25 katı olmalıdır (örneğin, bir buhar sisteminin tasarım basıncı 1,6MPa ise, ≥2,0MPa değerine sahip körükleri seçin).​
Bağlantı Yöntemi: İnşaat sistemlerinde yaygın olarak dişli bağlantı (yüksek sıcaklığa dayanıklı hammadde bant ile) kullanılır; flanş bağlantısı (metal sargılı contalarla) çoğunlukla endüstriyel sistemlerde kullanılır; Hassas ekipman bağlantısı için yüksük bağlantılar seçilebilir (ölü köşeler olmadan temizlenebilirliği sağlamak için).​
Genleşme Telafisi Miktarı: Boru hattı uzunluğuna ve sıcaklık farkına göre termal genleşme miktarını hesaplayın (formül: ΔL=α×L×ΔT, burada α, paslanmaz çeliğin doğrusal genleşme katsayısıdır), körüğün telafi miktarının aşırı esneme veya sıkıştırmayı önlemek için hesaplanan değerden ≥ olmasını sağlayın.​
2. Kurulum Özellikleri
Ön İşlem ve Temizleme: Kurulumdan önce boru hattındaki oksit tabakasını ve yağ lekelerini temizleyin. Yüksek sıcaklık sistemlerinin yağdan arındırılması gerekir (trikloroetilen ile temizleme gibi); Gıda ve farmasötik ekipmanlarla bağlantı yapılırken mikrobiyal büyümeyi önlemek için iç duvarları elektrolitik olarak cilalanmış körükler seçilmelidir.​
Bükme ve Sabitleme: Bükülme yarıçapı ≥ ürün tarafından belirlenen yarıçaptır (genellikle boru çapının 6-10 katıdır). Oluklu deformasyona neden olmak için soğuk bükme sırasında aşırı kuvvet uygulamak yasaktır; Kayar destekler düz bölümde her 2-3 metrede bir ayarlanır (eksenel genişlemeye izin verir) ve yanal yer değiştirmeyi sınırlamak için dengeleme bölümünün her iki ucuna da sabit destekler yerleştirilir.​
Sızdırmazlık ve Yalıtım: Flanş bağlantısı kullanıldığında, eksantrik yükün neden olduğu sızdırmazlık arızasını önlemek için cıvataları eşit şekilde (adım adım çapraz olarak) sıkın; yüksek sıcaklık boru hatlarının körüğün dışına yalıtım katmanları (taşyünü, alüminyum silikat gibi) ile sarılması gerekir, ancak yalıtım katmanının körüğün telafisini engellemesini önlemek için genleşme alanı ayrılmalıdır.​
Deneme Çalıştırması ve Test: Kurulumdan sonra bir su basıncı testi yapın (test basıncı, çalışma basıncının 1,5 katıdır ve basınç, sızıntı olmadan 30 dakika boyunca korunur); yüksek sıcaklık sistemlerinin, körüklerin sorunsuz bir şekilde genişleyip daralmadığını ve arayüzde sızıntı olup olmadığını izlemek için sıcak devreye alma işlemi gerçekleştirmesi gerekir.​
Uygulama Avantajları
Sistem Hizmet Ömrünü Uzatır: Paslanmaz çelik körüklerin termal yorulma direnci, ısıtma sisteminin sorunsuz çalışma döngüsünü 10 yıldan fazla uzatabilir; bu, galvanizli çelik boruların (5-8 yıl) ve plastik boruların (3-5 yıl) çok ötesine geçerek değiştirme maliyetlerini azaltır.​
Bakım Maliyetlerini Azaltın: Korozyon direnci ve yüksek sıcaklık direnci, boru hattının korozyonu ve yırtılmasından kaynaklanan kapatma bakımını azaltır ve yıllık bakım maliyetleri %40-%60 oranında azaltılabilir; özellikle endüstriyel ısıtma sistemlerinde orta sızıntıdan kaynaklanan üretim kayıplarının önüne geçilebilir.​
Operasyonel Güvenliği Artırın: Sıfır sızıntılı sızdırmazlık ve anti-termal stres tasarımı, yüksek sıcaklıktaki ortamların (buhar ve ısı ileten yağ gibi) sızıntısından kaynaklanan haşlanma ve yangın riskini azaltır ve sivil ısıtmada evsel su sızıntısının neden olduğu maddi kayıpları azaltabilir.​
Sistem Uyarlanabilirliğini Artırın: Esnek kompanzasyon kapasitesi, boru hattı kurulumunun bina yapılarıyla (duvarlar ve zeminler gibi) sınırlı olmamasını sağlar, özellikle eski binalardaki ısıtma sistemlerinin dönüşümü için uygundur, duvar kazısını ve yapısal hasarı azaltır.​
Özet​
Malzeme ve yapının ikili avantajları sayesinde paslanmaz çelik körükler, ısıtma sistemlerinde "yüksek sıcaklık dayanımı, genleşmeyi önleme, stabil sızdırmazlık ve uzun hizmet ömrü" gibi kapsamlı performansa ulaşır. İster sivil ısıtmanın konfor gereksinimleri, ister endüstriyel ısıtmanın zorlu çalışma koşulları olsun, güvenilir boru hattı çözümleri sunarak ısıtma sistemlerinin verimli ve emniyetli çalışması için sağlam bir temel oluşturabilirler.​
