Gaz iletim sistemlerinde boru hatlarının güvenliği, sızdırmazlık performansı ve stabilitesi sistemin normal çalışması ve personel güvenliği ile doğrudan ilişkilidir. İster endüstriyel gazlar (oksijen, nitrojen, hidrojen gibi), yakıt gazları (doğal gaz, sıvılaştırılmış petrol gazı) veya özel gazlar (korozif gazlar, yüksek saflıkta gazlar gibi) olsun, iletim boru hatlarına yönelik gereksinimler son derece katıdır. Paslanmaz çelik körükler, benzersiz malzeme ve yapısal avantajlarıyla, geleneksel boru hatlarının gaz iletiminde karşılaştığı sızıntı, korozyon ve titreşim etkisi gibi sorunları etkili bir şekilde çözebilir ve bu da onları gaz sistemleri için ideal bir seçim haline getirir. Aşağıda birden fazla boyuttan spesifik çözümler ayrıntılı olarak açıklanmaktadır.​
Temel Performans Avantajlarının Gaz Sistemi Gereksinimleriyle Hassas Eşleştirilmesi
Boru hatlarına yönelik gaz sistemlerinin temel gereksinimleri mutlak sızdırmazlık, gaz korozyonuna karşı direnç, titreşim ve darbeye karşı direnç, basınç dalgalanmalarına uyum ve temizlik kontrolüdür. Aşağıdaki paslanmaz çeliğin özellikleri bu gereksinimleri mükemmel şekilde karşılayabilir:​
Olağanüstü Sızdırmazlık Performansı: Entegre olarak şekillendirilmiş 304, 316 ve diğer paslanmaz çelik malzemeleri benimseyen körükler ve bağlantı uçları (dişler, flanşlar gibi), metalden metale sert sızdırmazlık gerçekleştirebilen veya sıfır gaz sızıntısını sağlamak için özel contalarla (bakır contalar, PTFE contalar gibi) eşleştirilebilen hassas işleme yoluyla sıkı bir işbirliği sağlar. Yüksek basınçlı gaz sistemleri için (10MPa veya daha fazla çalışma basıncına sahip), sızdırmazlık güvenilirliği kauçuk hortumlara veya sıradan metal boru hatlarına göre çok daha iyidir ve sızıntı oranı 1×10¹⁰ Pa·m³/s'nin altında kontrol edilebilir.​
Mükemmel Gaz Korozyon Direnci: 304 paslanmaz çelik, kuru gazların (oksijen, nitrojen gibi) ve aşındırıcı olmayan yakıt gazlarının neden olduğu uzun süreli erozyona dayanabilir; 316 paslanmaz çelik, molibden içeriği nedeniyle kükürt içeren yakıt gazları, klor gazı, hidrojen florür ve diğer aşındırıcı gazların neden olduğu korozyona karşı direnç gösterebilir, boru hattının iç duvarında erozyonun neden olduğu delik oluşumunu veya yabancı madde dökülmesini önleyebilir, böylece gaz iletiminin saflığını sağlar.​
Titreşim ve Basınç Dalgalanmasına Karşı Direnç: Körüklerin halka şeklindeki oluklu yapısı iyi bir esnekliğe sahiptir; bu, kompresörün çalışması ve gaz sistemindeki valf açılması/kapanması tarafından üretilen titreşimleri ve basınç darbelerini emebilir, boru hattı arayüzlerindeki gerilim konsantrasyonunu azaltabilir ve sert bağlantılardan kaynaklanan gevşek sızıntı riskini azaltabilir. Özellikle gaz kompresörleri, depolama tankları ve boru hatları arasındaki parçaları bağlamak için uygundur.​
Temizliğe Uyarlanabilirlik: İç duvarın elektrolitik cilalanmasından sonra, yüzey pürüzlülüğü Ra 0,8μm veya daha az olabilir; bu, gazdaki yabancı maddeleri veya nemi adsorbe etmek kolay değildir ve hiçbir parçacık düşmez. Yüksek saflıkta gazların (elektronik endüstrisinde kullanılan ultra yüksek saflıkta nitrojen, yarı iletken imalatında kullanılan özel gazlar gibi) iletim gereksinimlerini karşılar ve üretim kalitesini etkileyen gaz kirliliğini önler.​
Geniş Sıcaklık ve Basınç Uyarlanabilirliği: Düşük sıcaklıktaki sıvılaştırılmış gazların (sıvı nitrojen, sıvı oksijen gibi) ve yüksek sıcaklıktaki gaz sistemlerinin buharlaşma iletimine uyum sağlayarak -200 ° C ila 450 ° C sıcaklık aralığında stabil bir şekilde çalışabilir; çalışma basıncı vakumdan 30MPa'ya kadar olup, yalnızca düşük basınçlı yakıt gazı boru hatlarının (0,1MPa'nın altında) ihtiyaçlarını karşılamakla kalmaz, aynı zamanda yüksek basınçlı endüstriyel gaz iletim sistemlerinde de kullanılabilir.​
Tipik Uygulama Senaryoları
Paslanmaz çelik körükler, farklı gaz sistemlerindeki iletim sorunlarını özel olarak çözebilir:​
Endüstriyel Gaz İletim Sistemleri
Özellikle kaynak atölyelerinde ve metal işleme alanlarında oksijen, nitrojen ve argon gibi inert gazların boru hattına bağlanmasında kullanılır. Körüklerin titreşim direnci, oksijen tüpleri ile boru hatları arasındaki bağlantıdaki sızıntı riskini azaltabilir.​
Hidrojen iletim sistemlerinde 316 paslanmaz çelik malzeme hidrojen gevrekleşmesini önleyebilir ve özel sızdırmazlık yapısıyla hidrojen sızıntısından kaynaklanan patlama tehlikelerini önleyebilir.​
Aşındırıcı endüstriyel gazların (klor gazı, kükürt dioksit gibi) iletimi için, boru hattının gazlardan kaynaklanan korozyona karşı direnç göstermesi ve sistemin uzun süreli güvenli çalışmasını sağlamak için 316L paslanmaz çelik körükler seçilmiştir.​
Gaz Besleme Sistemleri

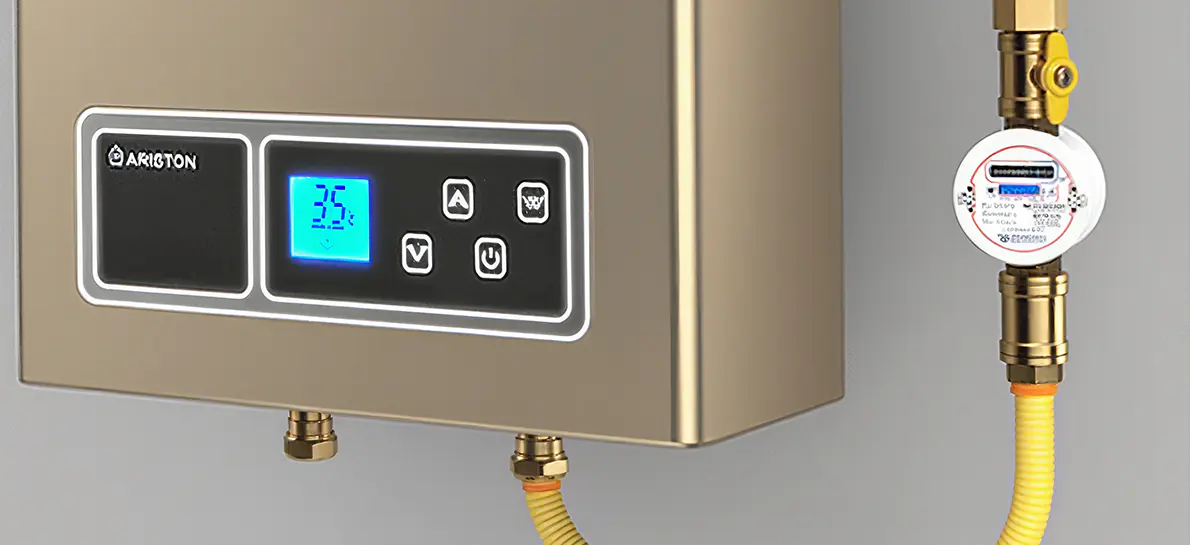

Şehir doğalgazı ve sıvılaştırılmış petrol gazının bina içi ve bina dışı boru hattı bağlantısında gaz sayaçları, vanalar ve ana boru hatları arasında körükler kullanılmaktadır. Esnek dengelemeleri, bina oturması veya sıcaklık değişimleri nedeniyle boru hattının yer değiştirmesinden kaynaklanan arayüz sızıntısını azaltabilir.​
Ticari mutfaklar ve endüstriyel fırınlardaki gaz branşman boruları için, körüğün sıcaklık dayanımı, soba yakınındaki yüksek sıcaklıktaki ortama uyum sağlayabilir ve yaşlanma karşıtı performansı, uzun süreli kullanım nedeniyle kauçuk hortumların çatlamasını ve sızıntısını önler.​
Özel Gaz ve Yüksek Saflıkta Gaz Sistemleri
Yarı iletken ve fotovoltaik endüstrilerinde yüksek saflıkta gazların (ultra yüksek saflıkta amonyak, silan gibi) iletimi için, elektrolitik olarak cilalanmış iç duvarlara sahip körükler, gazlar ve boru hatları arasındaki temas kirliliğini azaltarak gaz saflığını (%99,9999 veya daha fazlasına ulaşır) sağlayabilir;​
Laboratuvar gaz boru hatları için (gaz kromatografları için taşıyıcı gazlar, spektral analiz için özel gazlar gibi), körüğün düşük adsorpsiyonu, gaz bileşenlerinin stabilitesini sağlar ve deneysel verilerin doğruluğunu artırır.​
Gaz Depolama ve İşleme Ekipmanlarının Bağlantısı
Gaz depolama tankları, silindirler ve buharlaştırıcılar, basınç düşürücü vanalar arasındaki bağlantı için körükler, ekipmanın çalışması sırasında titreşimleri emebilir ve vana arayüzlerinin sızdırmazlık performansını koruyabilir;
Düşük sıcaklıktaki gazın (sıvı nitrojen, sıvı argon gibi) depolama tankları ve buharlaştırıcıların sıvı çıkış borusu arasındaki bağlantı için körükler, düşük sıcaklıktan normal sıcaklığa kadar sıcaklık değişikliklerine uyum sağlayarak boru hatlarında termal genleşme ve büzülme nedeniyle çatlakları önler.
Temel Seçim Noktaları ve Kurulum Özellikleri
1. Bilimsel Seçim
Malzeme Seçimi: Malzemeyi gaz özelliklerine göre belirleyin - İnert gazlar ve yanıcı gazlar için 304 paslanmaz çelik seçilir; Deniz suyu ortamlarındaki aşındırıcı gazlar ve yanıcı gazlar için 316/316L paslanmaz çelik seçilmiştir; Yüksek saflıkta gaz sistemleri için elektrolitik olarak parlatılmış iç duvarlara sahip düşük karbonlu paslanmaz çelik (316L gibi) gereklidir.​
Kalibre ve Basınç Değeri: Gaz akışına göre DN6-DN200 kalibrelerini seçin. Çalışma basıncı, sistem tasarım basıncına uygun olmalıdır (örneğin, gaz sistemleri için genellikle 1,6MPa değeri seçilir ve endüstriyel yüksek basınçlı gazlar için 6,4MPa veya daha yüksek bir değer seçilir).​
Bağlantı Yöntemi: Gaz sistemlerinde yaygın olarak dişli bağlantı (gaza özel sızdırmazlık maddesi ile) kullanılır; flanş bağlantısı (O-ring contalı) çoğunlukla endüstriyel gaz sistemlerinde kullanılır; VCR yüz contalı bağlantılar, sıfır sızıntı ve temizlik sağlamak amacıyla yüksek saflıkta gaz sistemleri için seçilmiştir.​
Uzunluk ve Tazminat Tutarı: Boru hattı yer değiştirme gereksinimlerine göre uzunluğu belirleyin ve aşırı esneme veya sıkıştırma nedeniyle contanın etkilenmesini önlemek için eksenel veya yanal telafi payı ayırın (genellikle telafi miktarı körüğün etkin uzunluğunun %10'unu aşmaz).​
2. Kurulum Özellikleri
Yangının Yasaklanması ve Temizleme İşlemi: Gaz sistemini kurmadan önce, kurulum sırasında kıvılcım oluşmasını önlemek için boru hattında yabancı madde olmadığından emin olun; Yüksek saflıkta gaz sistemini kurmadan önce körüğün iç duvarını yağ lekelerini ve parçacıklarını çıkarmak için mutlak etanolle temizleyin.​
Bükme ve Sabitleme: Montaj sırasında bükme yarıçapı, ürünün belirttiği değerden (genellikle boru çapının 5-8 katı) az olmamalıdır ve zorla büküm yasaktır; Düz kısımda her 1,5-2 metrede bir sabit braketler ayarlanır ve boru hattının kendi ağırlığının neden olduğu deformasyonu önlemek için bükme bölümünün her iki ucuna da kılavuz braketler eklenir.​
Sızdırmazlık Yüzeyinin Korunması: Bağlantıdan önce flanş yüzlerinin ve dişli arayüzlerin düzlüğünü kontrol edin ve çapakları ve çizikleri giderin; dişli bağlantı sırasında gaza karşılık gelen gaza özel sızdırmazlık maddesi uygulayın (gaz için PTFE sızdırmazlık bandı gibi) ve flanş bağlantısı için gazla uyumlu contalar seçin (gaz için yağa dayanıklı kauçuk contalar, aşındırıcı gazlar için PTFE contalar gibi).​
Sızıntı Tespiti: Kurulumdan sonra sızıntı testi yapılmalıdır - gaz sistemlerinde kabarcık tespiti için arayüzlere sabunlu su uygulanır; helyum kütle spektrometreleri, endüstriyel gaz ve yüksek saflıkta gaz sistemlerinde, sızıntı oranının sistem gereksinimlerini (yüksek saflıkta gaz sistemlerinin sızıntı oranı ≤1×10⁻¹¹ Pa·m³/s gibi) karşıladığından emin olmak için kullanılır.​
Uygulama Avantajları
Sistem Güvenliğini Artırın: Geleneksel galvanizli çelik borular veya kauçuk hortumlarla karşılaştırıldığında, paslanmaz çelik körüklerin sızıntı riski, özellikle yakıt gazı ve hidrojen gibi yanıcı ve patlayıcı gazların bulunduğu gaz sistemlerinde %95'ten fazla azalır ve bu da potansiyel güvenlik kazalarını önemli ölçüde azaltabilir.​
Servis Ömrünü Uzatır: Paslanmaz çelik malzemeler yaşlanmaya ve korozyona dayanıklıdır; 20 yılı aşkın servis ömrüyle kauçuk hortumların (1-3 yıl) ve sıradan çelik boruların (8-10 yıl) çok ötesine geçerek değiştirme sıklığını ve bakım maliyetlerini azaltır.​
Gaz Saflığını ve Kalitesini Sağlayın: Yüksek saflıkta gaz sistemlerinde, boru hattı kirliliğinden kaynaklanan ürün hurdasını (saf olmayan gazlardan kaynaklanan yarı iletken çiplerdeki kusurlar gibi) önleyebilir ve üretim kayıplarını azaltabilir.​
Karmaşık Çalışma Koşullarına Uyum Sağlayın: Esnek dengeleme özelliği, bina yerleşimi, ekipman titreşimi ve sıcaklık değişikliklerinin boru hatları üzerindeki etkisini çözer, boru hattı hasarının neden olduğu kapatma bakımını azaltır ve sistem çalışmasının stabilitesini artırır.​
Özet​
Malzeme uyarlaması, yapısal optimizasyon ve hassas işleme yoluyla paslanmaz çelik körükler, gaz sistemlerinde "güvenli sızdırmazlık, korozyon direnci ve dayanıklılık ve temiz iletim" konusunda kapsamlı performansa ulaşır. İster geleneksel endüstriyel gazlar, ister sivil yakıt gazları, ister yüksek talep gören özel gaz sistemleri olsun, gaz sistemlerinin güvenli ve istikrarlı çalışması için sağlam bir garanti sağlayarak güvenilir iletim çözümleri sağlayabilirler.
